第二種電気工事士 令和3年度(2021) 上期 午後 問21 過去問解説

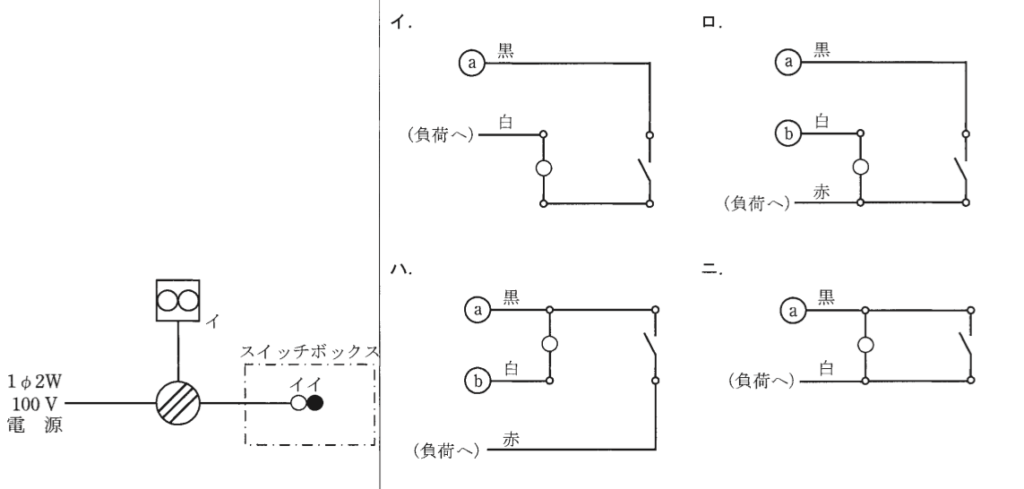

【考え方】確認表示灯（パイロットランプ）は、スイッチを入れて負荷が動いているときにつくランプです。負荷とならべて（並列に）つなぎます。 ■1 正しいつなぎ方 確認表示灯は、負荷（換気扇など）と同じように、スイッチの負荷側の線（赤）と、接地側の線（白、ⓑ）の間につなぎます。 ロは、スイッチがⓐ（黒）と負荷へ行く赤の間にあり、ランプが赤と白の間にあるので正しいです。 ■2 ほかの選択肢 イ：ランプがスイッチと一列（直列）につながっていて、正しく働きません。 ハ：ランプが黒と白の間にあり、いつもついたまま（常時点灯）です。 ニ：ランプがスイッチとならんでいて、スイッチを切ったときにつきます（異時点滅）。 答えは(ロ)ピヨ。
