第二種電気工事士 令和3年度(2021) 上期 午後 問34 過去問解説

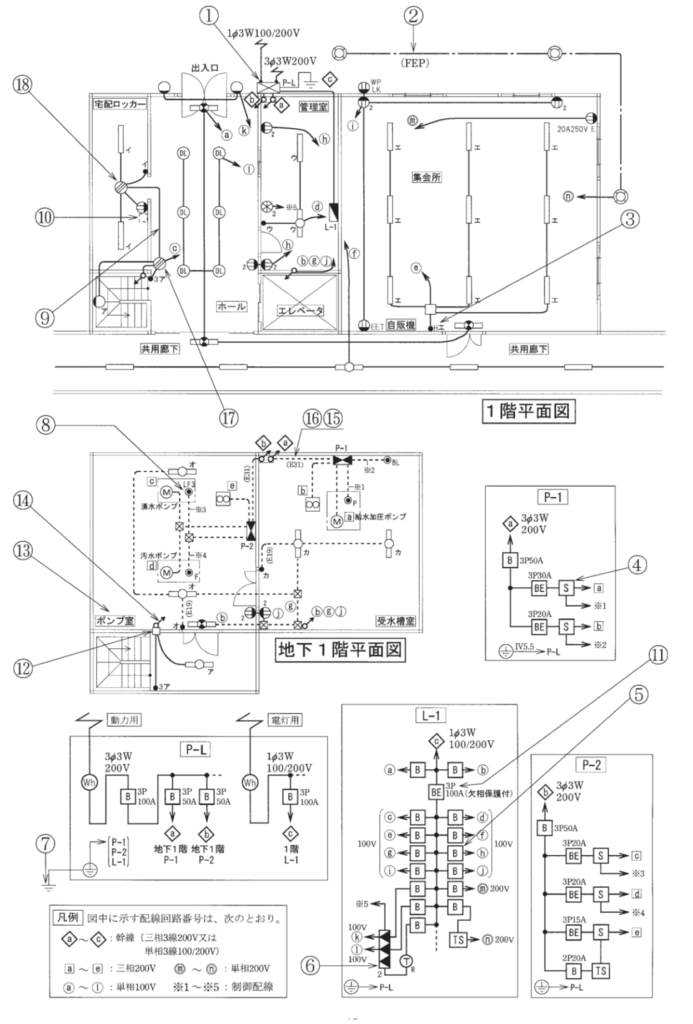

【考え方】制御盤の中の、四角の中にSの記号は開閉器です。ポンプの制御盤では、制御配線の信号で動く電磁開閉器です。 ■1 図の記号を読む ④は、制御盤P-1の中の、四角にSと書いた記号です。 給水加圧ポンプを動かす開閉器です。 ■2 どんな開閉器か ※1の制御配線（圧力スイッチなど）からの信号で、ON・OFFします。 なので、電磁開閉器（電磁石の力で入り切りする開閉器）です。→ (ハ) ■3 ほかの選択肢 電流計付箱開閉器・進相用コンデンサ・始動装置は、それぞれ別の記号で表します。 答えは(ハ)ピヨ。
