第二種電気工事士 令和3年度(2021) 上期 午後 問41 過去問解説

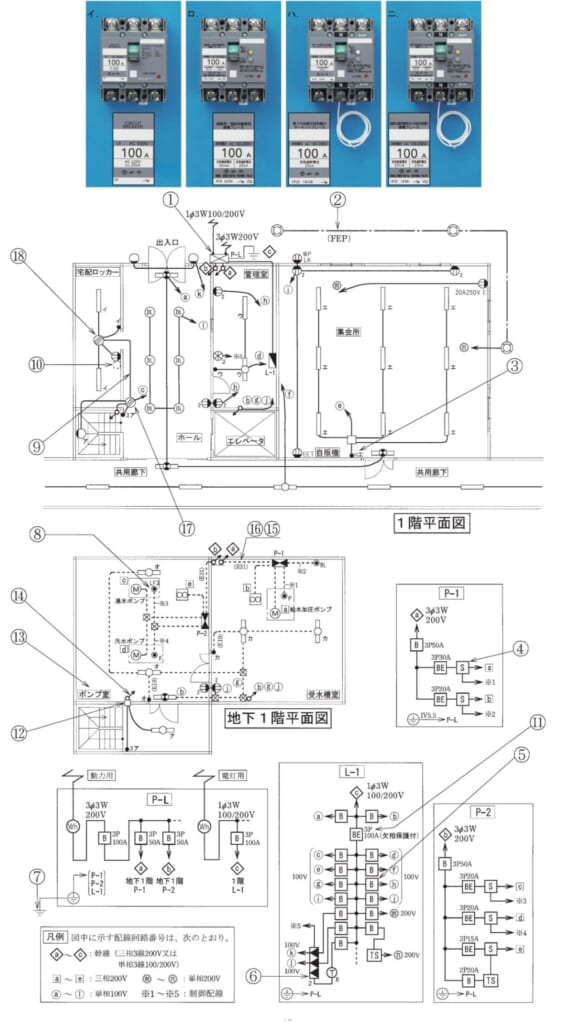

⑪で示す図記号の機器は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】BEは漏電遮断器（過負荷保護付）です。欠相保護付は、単相3線式の中性線が切れたときに回路を切ります。
■1 図の記号を読む
⑪は、分電盤L-1（単相3線式100/200 V）の主幹で、「BE 3P 100A（欠相保護付）」です。
■2 写真を選ぶ
漏電遮断器なので、テストボタンが付いています。
中性線の欠相保護付なので、欠相保護用のリード線もあります。
この両方があるニです。
■3 ほかの選択肢
ハ：漏電の機能がない遮断器です。
答えは(ニ)ピヨ。
出典：令和3年度（2021） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午後】 問41
