第二種電気工事士 令和3年度(2021) 上期 午後 問43 過去問解説

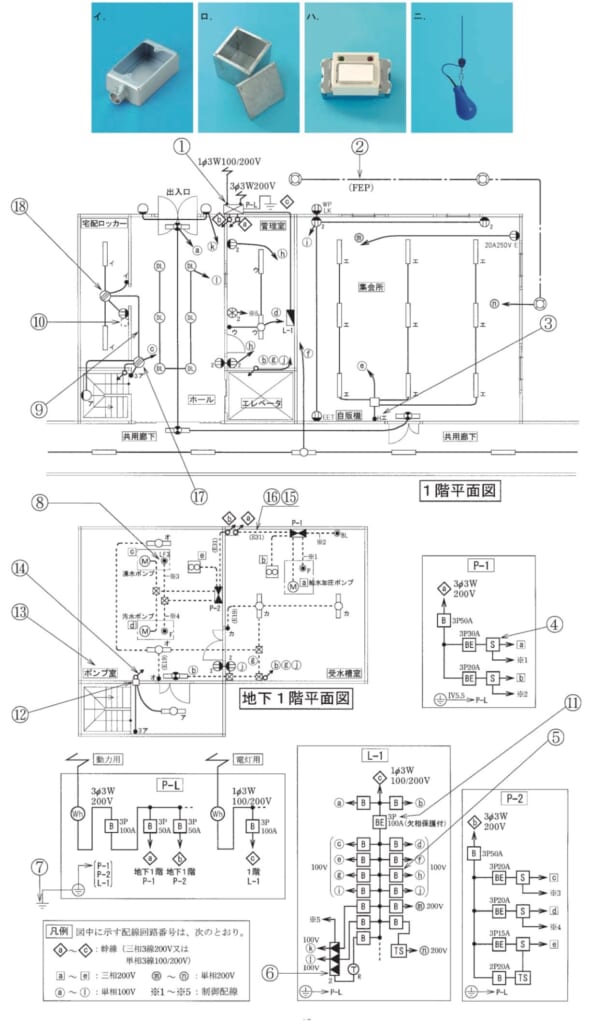

⑬で示す地下1階のポンプ室内で使用されていないものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】ポンプ室にあるもの：金属管用のスイッチボックス、プルボックス（⊠）、フロートスイッチ（F）、ふつうのスイッチ（オ）。
■1 選択肢を1つずつ図とくらべる
イ 金属管（E19）につなぐ露出形のスイッチボックス：使われています。
ロ プルボックス：使われています。
ハ 表示灯の付いたスイッチ：スイッチ「オ」は横に文字のないふつうのスイッチなので、使われていません。
ニ 汚水ポンプのフロートスイッチ：使われています。
答えは(ハ)ピヨ。
出典：令和3年度（2021） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午後】 問43
