第二種電気工事士 令和3年度(2021) 上期 午後 問44 過去問解説

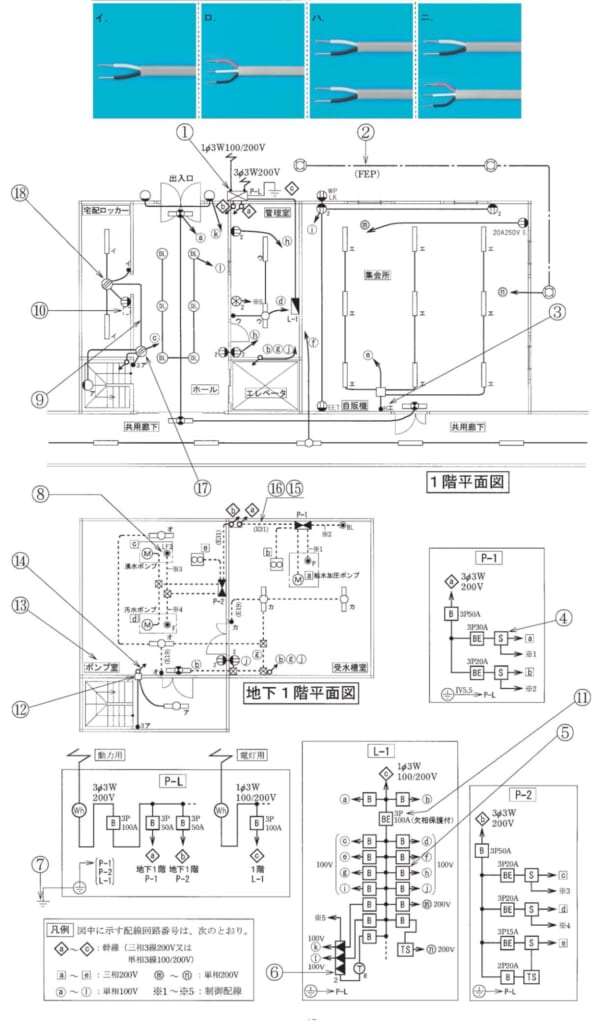

⑭で示す部分の配線工事に必要なケーブルは。
ただし，心線数は最少とする。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】3路スイッチの間は渡り線2本、照明へは白と返り線の2本がいります。
■1 図の場所を読む
⑭は、1階から地下1階へ下りる配線です。
■2 本数を数える
1階と地下1階の3路スイッチ「3ア」の間の渡り線（3路スイッチどうしをつなぐ線）：2本
地下1階の照明アへ行く白と返り線：2本
合わせて4本です。
■3 ケーブルを選ぶ
2心のケーブル2本で4本になるので、ハです。
答えは(ハ)ピヨ。
出典：令和3年度（2021） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午後】 問44
