第二種電気工事士 令和3年度(2021) 上期 午後 問45 過去問解説

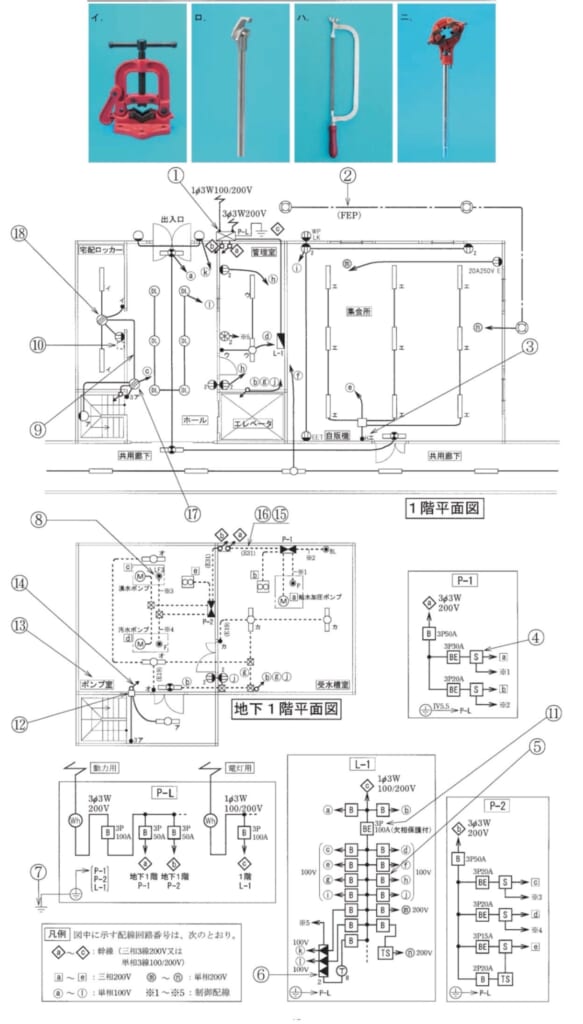

⑮で示す部分の工事で，一般的に使用されることのないものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】E31はねじなし電線管です。ねじを切る工具（リード型ねじ切り器）は、ねじなし電線管では使いません。
■1 図の文字を読む
⑮は（E31）と書いてあり、ねじなし電線管（ねじを切らずに使う金属管）の工事です。
■2 選択肢を1つずつ確かめる
イ パイプバイス（管を固定する道具）：使います。
ロ パイプベンダ（管を曲げる道具）：使います。
ハ 金切りのこ（管を切る道具）：使います。
ニ リード型ねじ切り器（管にねじを切る道具）：ねじなし電線管では使いません。
答えは(ニ)ピヨ。
出典：令和3年度（2021） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午後】 問45
