第二種電気工事士 令和3年度(2021) 上期 午後 問46 過去問解説

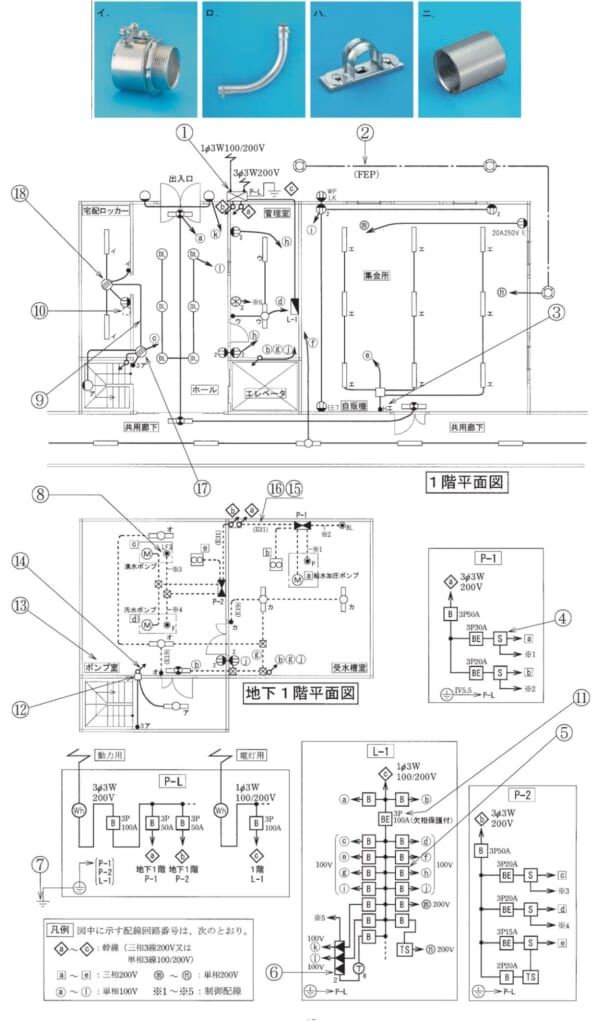

⑯で示す部分の工事で，一般的に使用されることのないものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】ねじなし電線管の工事では、ねじなしボックスコネクタ、ねじなしノーマルベンド、サドルなどを使います。
■1 図の文字を読む
⑯も、ねじなし電線管（E31）の工事です。
■2 選択肢を1つずつ確かめる
イ ねじなしボックスコネクタ（管と箱をつなぐ部品）：使います。
ロ ノーマルベンド（直角に曲がった管）：使います。
ハ サドル（管を壁に留める金具）：使います。
ニ 内側にねじのあるカップリング：ねじを切った管（薄鋼電線管など）どうしをつなぐ物なので、使いません。
答えは(ニ)ピヨ。
出典：令和3年度（2021） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午後】 問46
