第二種電気工事士 令和3年度(2021) 上期 午後 問47 過去問解説

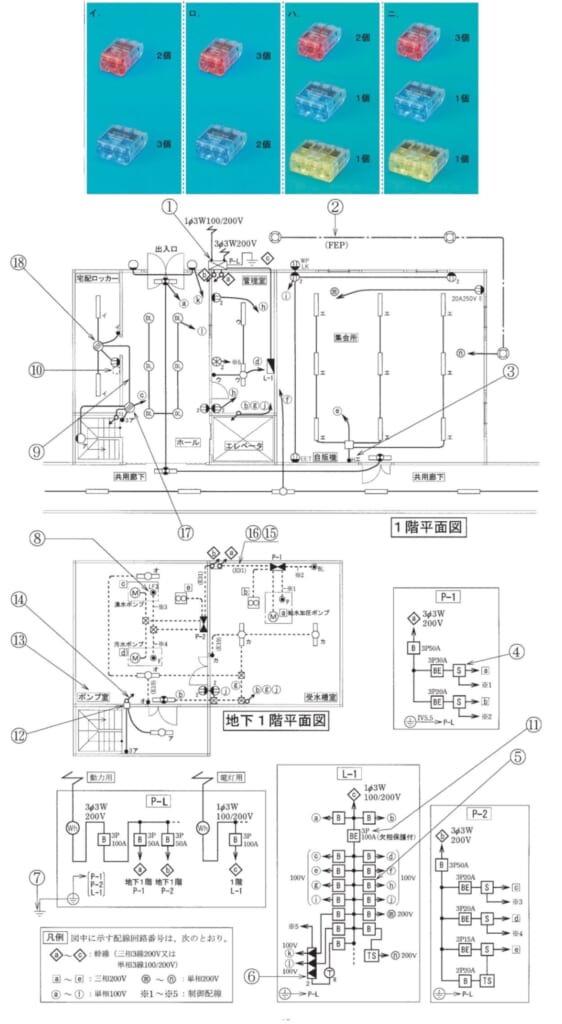

【考え方】差込形コネクタは、つなぐ電線の本数に合う口数のもの（2本用・3本用・4本用）を使います。 ■1 ボックスにつながる物 ⑰は、ホールの階段の所のボックスです。 電源ⓒ、⑱のボックス、3路スイッチ「3ア」、1階の照明ア、地下1階へ行く配線（4本）がつながります。 ■2 線ごとに本数を数える 白：ⓒ・⑱・照明ア・地下の4本 → 4本用 黒：ⓒ・⑱・スイッチの0の3本 → 3本用 渡り線（3路スイッチどうしをつなぐ線）：2本ずつが2組 → 2本用が2個 返り線（スイッチから照明へ行く線）：地下から・照明アの2本 → 2本用 ■3 まとめる 2本用3個、3本用1個、4本用1個です。→ (ニ) 答えは(ニ)ピヨ。
