第二種電気工事士 令和3年度(2021) 上期 午後 問48 過去問解説
⑱で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。

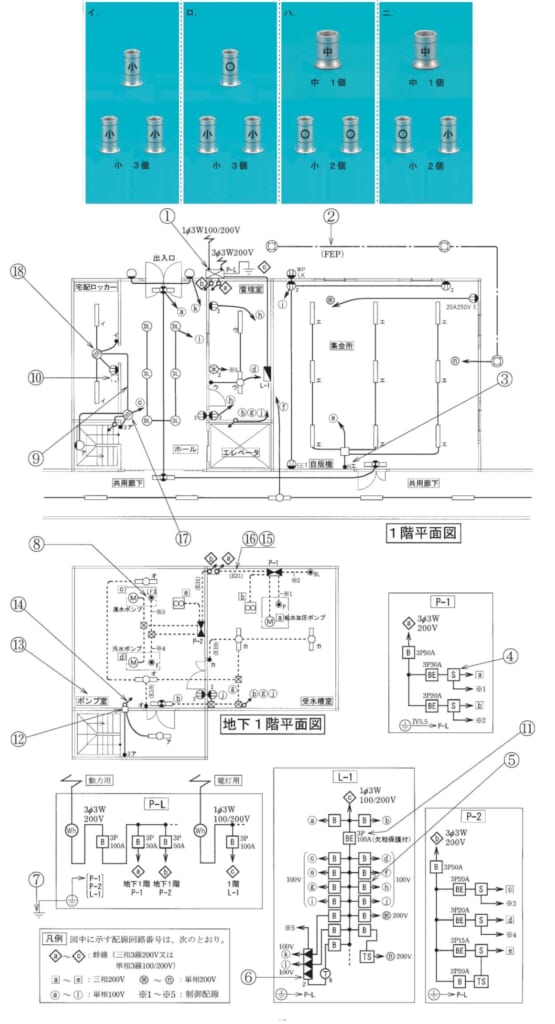

また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】1.6 mmの電線は、2本なら小スリーブで刻印○、3〜4本なら小スリーブで刻印小、5〜6本なら中スリーブで刻印中です。
■1 ボックスにつながる物
⑱は、宅配ロッカーのボックスです。
⑰からの電源、上と下の照明イ、スイッチイ、⑩のコンセントがつながります。
■2 線ごとに本数を数える
白：電源・照明2つ・コンセントの4本 → 小、刻印小
黒：電源・スイッチ・コンセントの3本 → 小、刻印小
返り線：スイッチ・照明2つの3本 → 小、刻印小
■3 まとめる
小スリーブ3個で、刻印はすべて小です。→ (イ)
答えは(イ)ピヨ。
出典：令和3年度（2021） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午後】 問48
