第二種電気工事士 令和3年度(2021) 上期 午後 問50 過去問解説

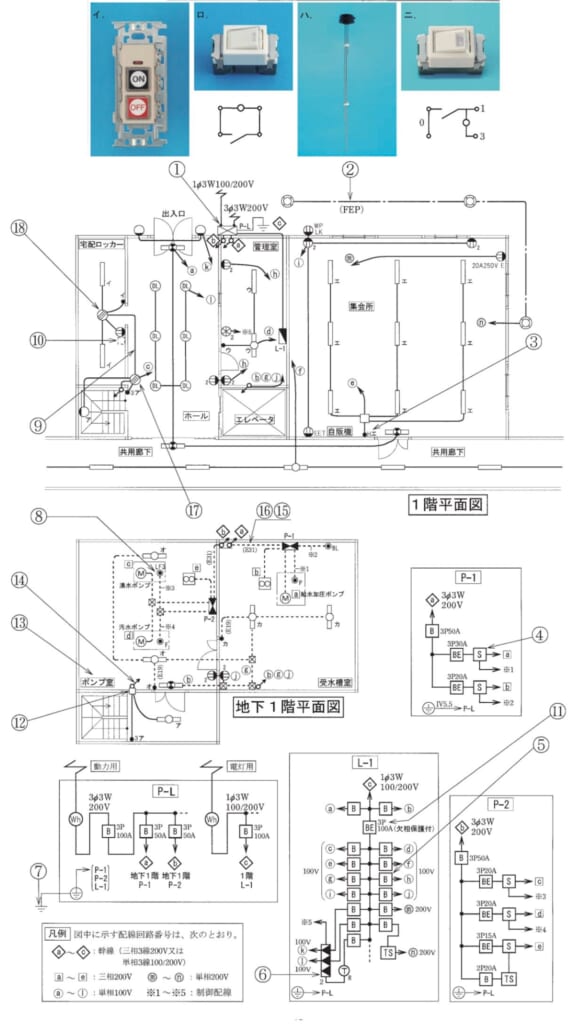

この配線図の図記号から，この工事で使用されていないスイッチは。
ただし，写真下の図は，接点の構成を示す。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】スイッチの横の文字 H＝位置表示灯内蔵 3＝3路スイッチ（位置表示灯内蔵の3路は、Hと3の両方を書く）。
■1 写真を読む
ニは、位置表示灯を内蔵した3路スイッチです。
■2 図とくらべる
図の3路スイッチ「3ア」には、Hが書いてありません。
なので、ニは使われていません。
■3 ほかの選択肢
ロの位置表示灯内蔵のスイッチは、自販機の所（H）で使われています。
ハの電極は、ポンプ室（LF3）で使われています。
答えは(ニ)ピヨ。
出典：令和3年度（2021） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午後】 問50
