第二種電気工事士 令和4年度(2022) 上期 午前 問21 過去問解説

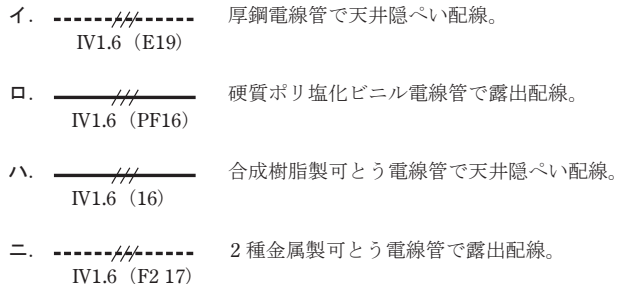

【考え方】線の種類　実線：天井隠ぺい配線　点線：露出配線。管の記号　E：ねじなし電線管　PF：合成樹脂製可とう電線管　数字だけ：厚鋼電線管　F2：2種金属製可とう電線管。 ■1 選択肢を1つずつ確かめる イ　E19はねじなし電線管で、点線は露出配線です。「厚鋼電線管で天井隠ぺい」は誤りです。 ロ　PF16は合成樹脂製可とう電線管で、実線は天井隠ぺい配線です。「硬質ポリ塩化ビニル電線管で露出」は誤りです。 ハ　（16）のように数字だけなのは厚鋼電線管です。「合成樹脂製可とう電線管」は誤りです。 ニ　点線は露出配線、F2 17は2種金属製可とう電線管です。正しいです。 答えは(ニ)ピヨ。
