第二種電気工事士 令和4年度(2022) 上期 午前 問40 過去問解説

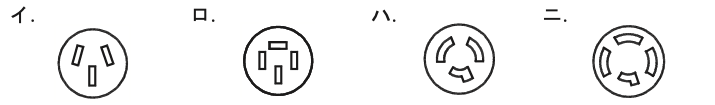

⑩で示すコンセントの極配置（刃受）で，正しいものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニの図は，図の上の部分にあります。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】3P 30A 250V Eは、三相200 V用・30 A・接地極付です（刃の穴が3つ＋接地極）。
■1 図の文字を読む
⑩は、工場の「3P 30A 250V E」のコンセントです。
3Pは3極（三相用）、Eは接地極付です。
■2 形を選ぶ
刃の穴が3つあり、さらに接地極の穴があります。
まっすぐな穴が4つあるロがこの形です。
■3 ほかの選択肢
ハ・ニ：回して留める引掛形です。
イ：接地極のない三相用です。
答えは(ロ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午前】 問40
