第二種電気工事士 令和4年度(2022) 上期 午前 問41 過去問解説

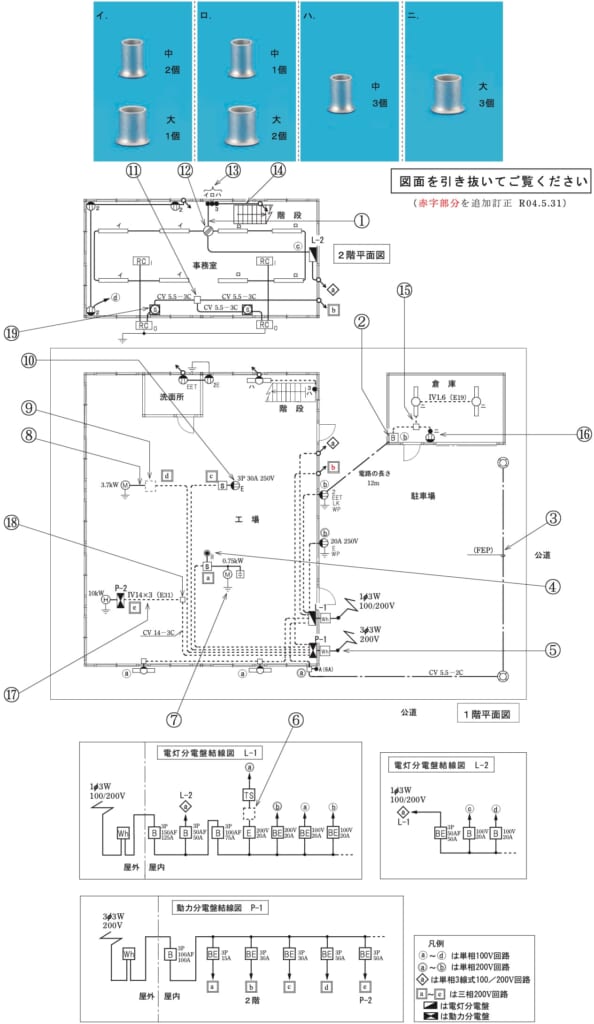

【考え方】リングスリーブは、5.5 mm²の電線2本なら中、3本なら大です。 ■1 ボックスにつながる物 ⑪は、2階の事務室のジョイントボックスです。 CV 5.5−3C（断面積5.5 mm²の3心ケーブル）が3本つながります。 電源からの1本と、2つの開閉器（Ⓢ）へ行く2本です。 ■2 本数を数える 三相なので、3本の線をそれぞれ同じ色どうしでつなぎます。 1か所に、5.5 mm²の電線が3本ずつ（3本のケーブルから1本ずつ）です。 ■3 まとめる 5.5 mm²が3本なので、大のリングスリーブです。 これが3か所なので、大3個です。→ (ニ) 答えは(ニ)ピヨ。
