第二種電気工事士 令和4年度(2022) 上期 午前 問44 過去問解説
⑭で示す部分の配線工事に必要なケーブルは。

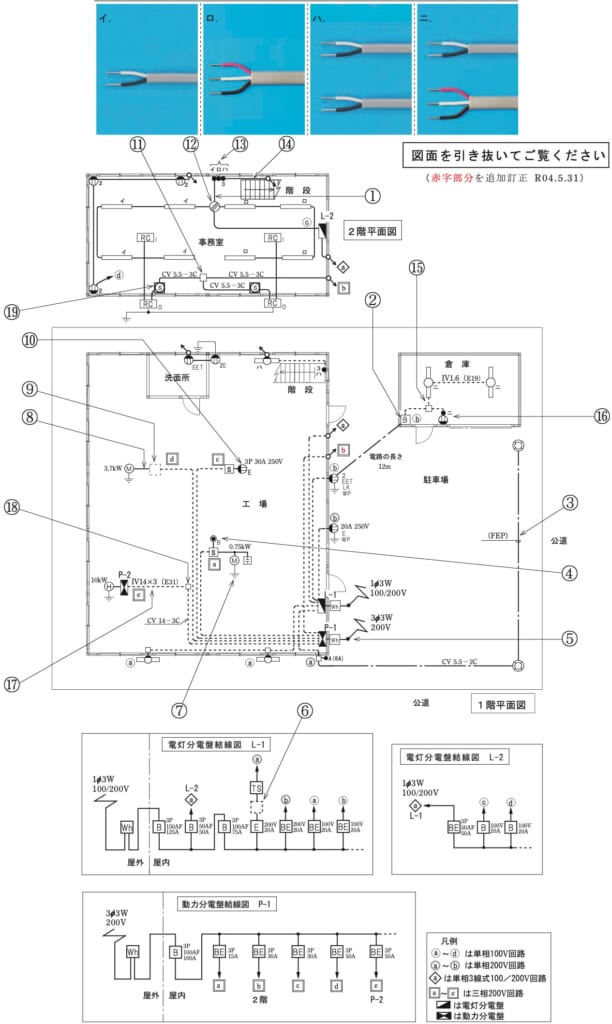

ただし，心線数は最少とする。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】3路スイッチどうしの間は、1と3の2本（渡り線）です。
■1 図の場所を読む
⑭は、2階の入口のスイッチから、階段の照明ハへ行く配線です。
照明ハは、2階と1階の3路スイッチの2か所で入り切りします。
ここから1階へ配線が下りています。
■2 本数を数える
照明ハへの白（接地側）：1本
2つの3路スイッチをつなぐ1・3の線：2本
合わせて3本です。
■3 ケーブルを選ぶ
3本なので、3心のVVFケーブル（ロ）を使います。
答えは(ロ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午前】 問44
