第二種電気工事士 令和4年度(2022) 上期 午前 問47 過去問解説

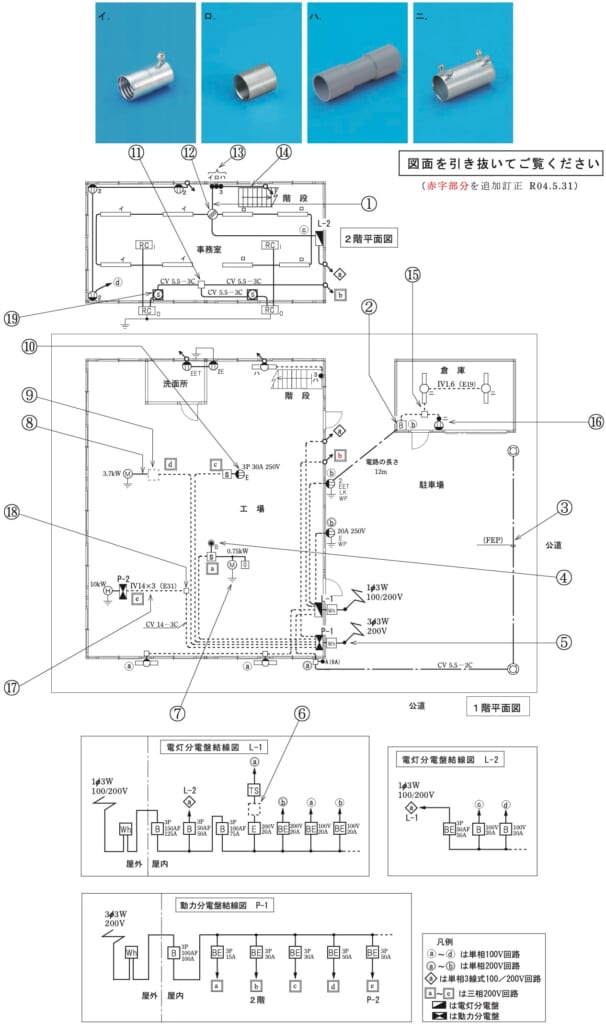

⑰で示す電線管相互を接続するために使用されるものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】E31はねじなし電線管です。ねじなし電線管どうしは、ねじなしカップリングでつなぎます。
■1 図の文字を読む
⑰は、IV14×3（E31）の配線で、ねじなし電線管です。
■2 選ぶ
ねじなし電線管どうしは、止めねじで締めるねじなしカップリング（ニ）でつなぎます。
■3 ほかの選択肢
イ：可とう電線管とつなぐ部品です。
ロ：ねじを切った管用のカップリングです。
ハ：VE管用のTSカップリングです。
答えは(ニ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午前】 問47
