第二種電気工事士 令和4年度(2022) 上期 午前 問49 過去問解説

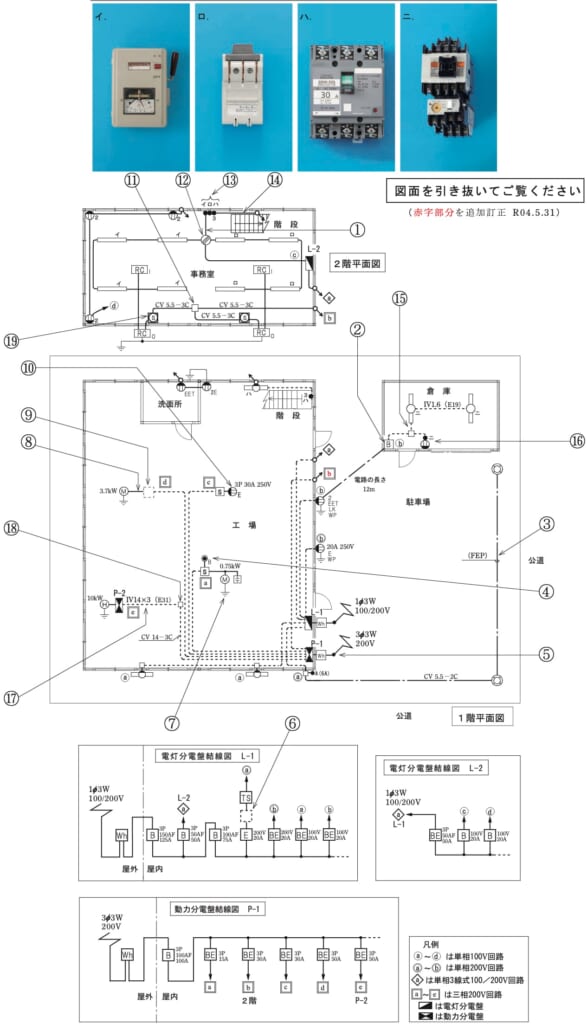

⑲で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】四角の中に丸と「S」を書いた記号は，電流計付箱開閉器です。
■1 ⑲の記号を読む
⑲は，2階のルームエアコンの近くにある，四角の中に丸とSを書いた記号です。
電流計付箱開閉器は，電流計の付いた箱の中に開閉器（スイッチ）が入った器具です。
■2 写真を確かめる
イ 電流計付箱開閉器です。→ 正しい
ハ 配線用遮断器（ブレーカ）です。
ニ 電磁開閉器（電磁石の力で入り切りする開閉器）です。
答えは(イ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午前】 問49
