第二種電気工事士 令和4年度(2022) 上期 午前 問50 過去問解説

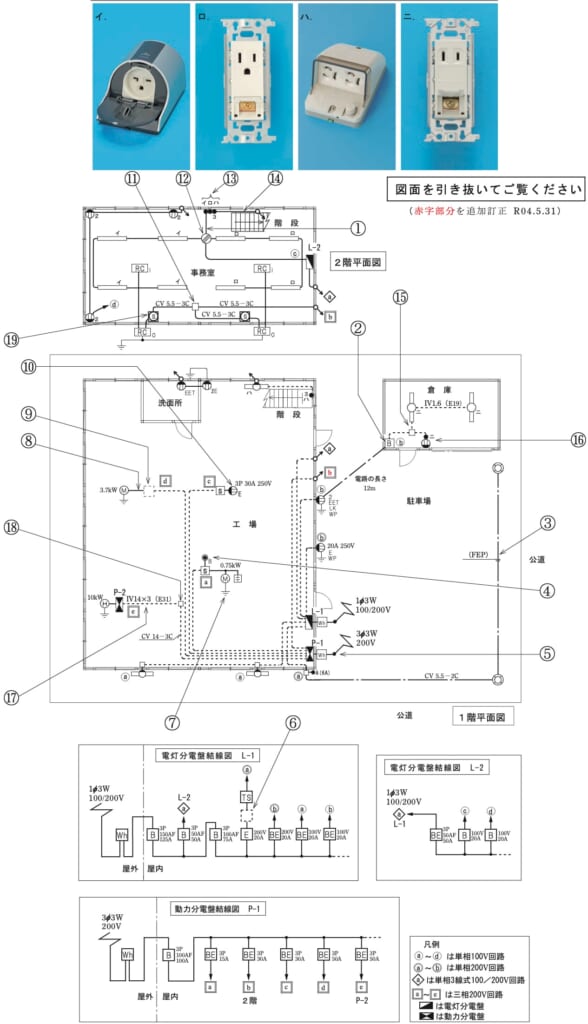

この配線図で，使用されていないコンセントは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】コンセントの横の文字を覚えます。E＝接地極付，ET＝接地端子付，EET＝接地極付接地端子付，WP＝防雨形，LK＝抜け止め形です。
■1 選択肢を1つずつ確かめる
イ 防雨形（20A 250V E WP）：図で使われています。
ロ 接地極付接地端子付（EET）：図で使われています。
ハ 防雨形の2口（2 EET LK WP）：図で使われています。
ニ 接地端子付（ET）：図に ET だけのコンセントはありません。→ 使われていない
答えは(ニ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午前】 問50
