第二種電気工事士 令和4年度(2022) 上期 午後 問1 過去問解説

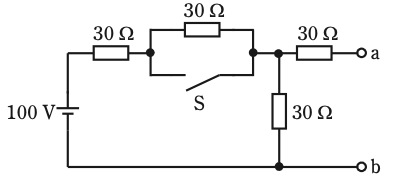

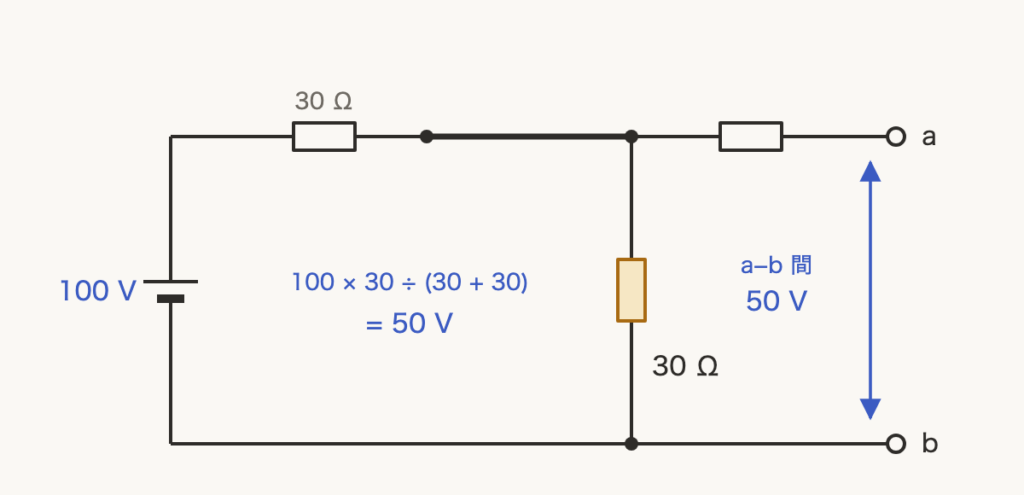

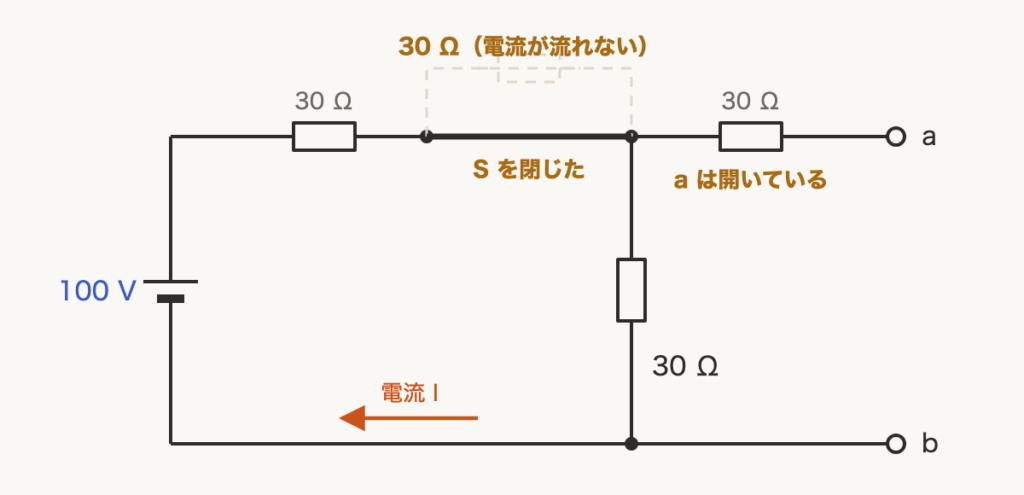

【考え方】スイッチSを閉じると，上の30 Ωの両はしが線でつながり，電流はSのほうを通ります。a には何もつながっていないので，右上の30 Ωにも電流は流れません。 ■1 電流が流れる道を見つける 電流が流れるのは，左の30 Ωと縦の30 Ωの直列だけです。 ■2 a−b 間の電圧を求める 右上の30 Ωには電流が流れないので，電圧は下がりません。 a−b 間の電圧は，縦の30 Ωの電圧と同じです。 図の電源は100 Vです。 直列の2つの30 Ωで、電圧は半分ずつに分かれます。 $100 \times \dfrac{30}{30 + 30} = 50\,\mathrm{V}$ 答えは(ハ)ピヨ。
