第二種電気工事士 令和4年度(2022) 上期 午後 問26 過去問解説

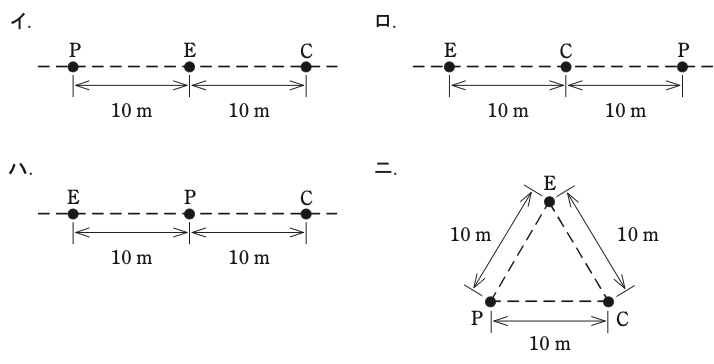

直読式接地抵抗計（アーステスタ）を使用して直読で，接地抵抗を測定する場合，被測定接地極Eに対する，2つの補助接地極P（電圧用）及びC（電流用）の配置として，最も適切なものは。（選択肢イ〜ニは図にあります。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】接地抵抗の測定では，E・P・C の順に，一直線に10 mくらいずつ離して並べます。
■1 並べ方
E：はかりたい接地極です。はしに置きます。
P：電圧用の補助接地極です。まん中に置きます。
C：電流用の補助接地極です。反対のはしに置きます。
■2 選択肢
E・P・C の順に一直線に並んでいるのはハです。
答えは(ハ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午後】 問26
