第二種電気工事士 令和4年度(2022) 上期 午後 問27 過去問解説

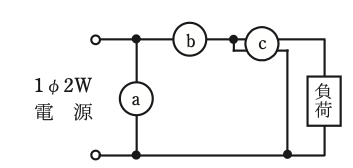

【考え方】電圧計は負荷と並列，電流計は負荷と直列につなぎます。電力計は電流の部分を直列，電圧の部分を並列につなぎます（端子が4つ）。 ■1 a 電源の2本の線の間にあるので，並列につなぐ電圧計です。 ■2 b 線の途中に入っているので，直列につなぐ電流計です。 ■3 c 線の途中に入り，さらに下の線にもつながっています。電流と電圧の両方を見る電力計です。 → a 電圧計　b 電流計　c 電力計 答えは(ニ)ピヨ。
