第二種電気工事士 令和4年度(2022) 上期 午後 問41 過去問解説

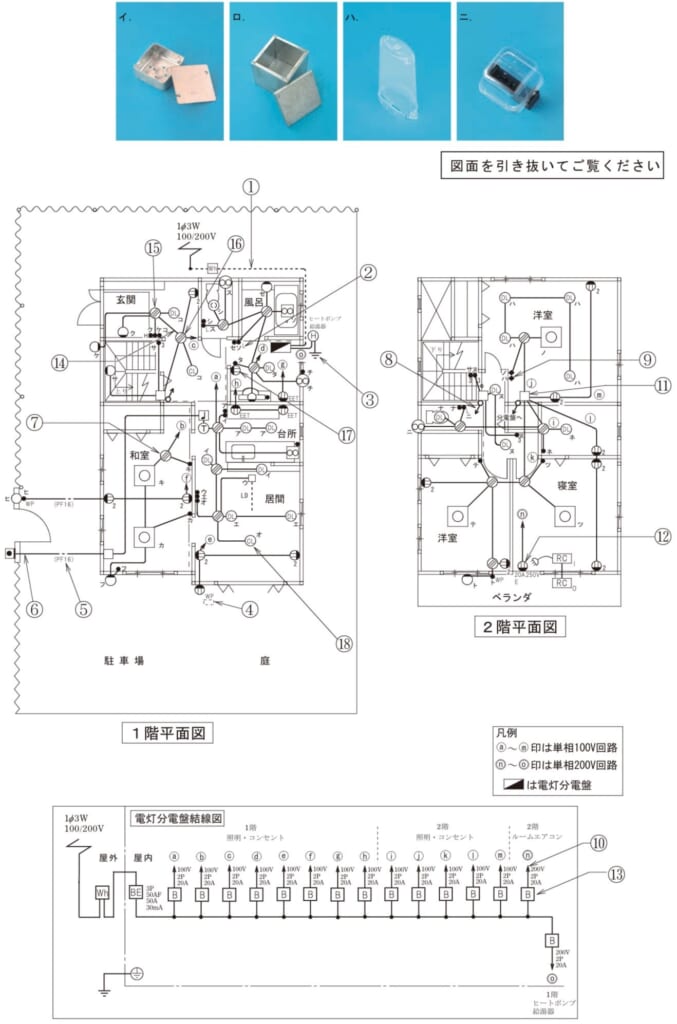

⑪で示す図記号のものは。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】□の記号は，ジョイントボックス（アウトレットボックスなどの箱）です。
■1 ⑪の記号
2階の四角の記号で，ジョイントボックスです。
電線をつなぐための箱です。
■2 写真
ふた付きの箱の写真イがこれです。
答えは(イ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午後】 問41
