第二種電気工事士 令和4年度(2022) 上期 午後 問42 過去問解説

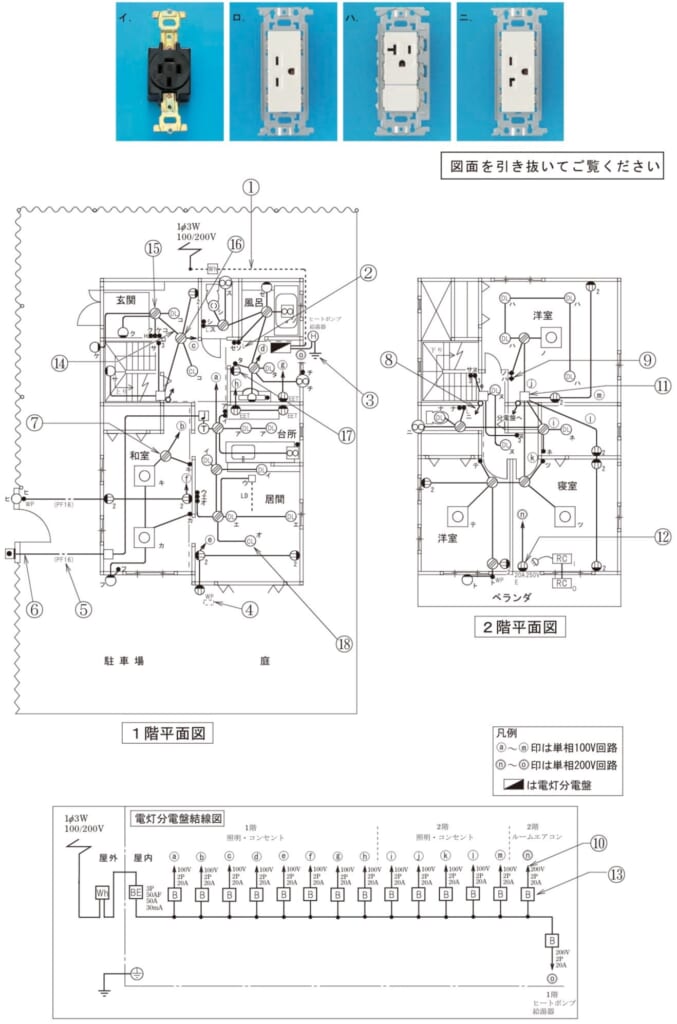

⑫で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】傍記「20A250V」「E」は，20 A 250 V用（200 V用）の接地極付コンセントです。
■1 ⑫の記号
2階のルームエアコン用の「20A250V E」のコンセントです。
■2 写真
20 A 250 V用の接地極付は，たての穴1つと，かぎの形の穴1つ，接地極の穴があります。
写真ニがこの形です。
答えは(ニ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午後】 問42
