第二種電気工事士 令和4年度(2022) 上期 午後 問43 過去問解説

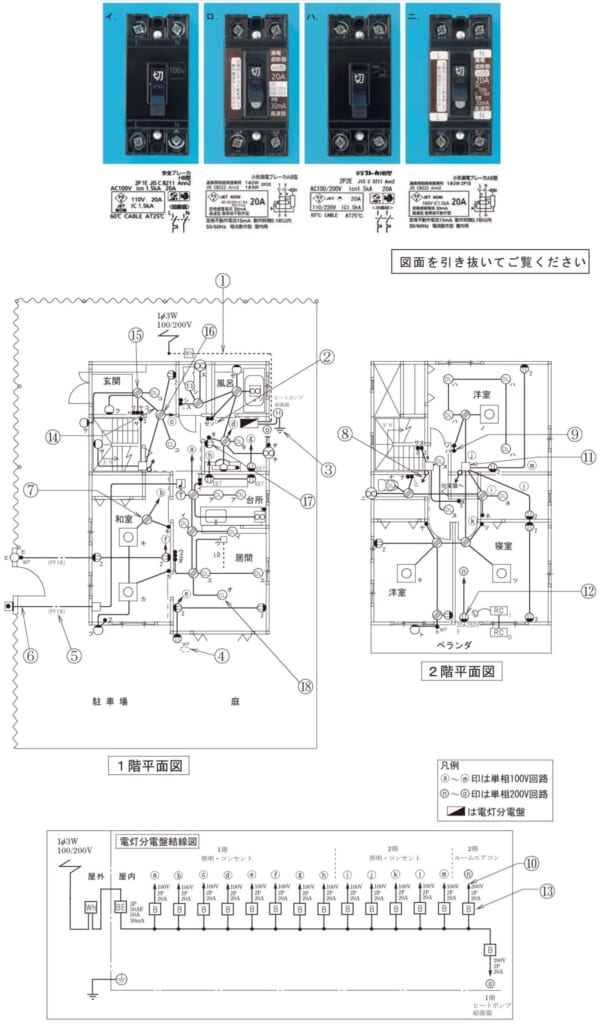

【考え方】単相200 Vの回路には，2極2素子（2P2E）の配線用遮断器を使います。 ■1 ⑬の部分 分電盤の回路ⓝ（200 V）の配線用遮断器です。 単相200 Vは，2本の線のどちらにも電圧があります。 なので，2本とも過電流を見はる部分（素子）がいります。 ■2 写真 ハ　2極2素子の配線用遮断器です。→ 答え イ　2極1素子です（100 V用）。 ロ・ニ　漏電遮断器です。 答えは(ハ)ピヨ。
