第二種電気工事士 令和4年度(2022) 上期 午後 問45 過去問解説

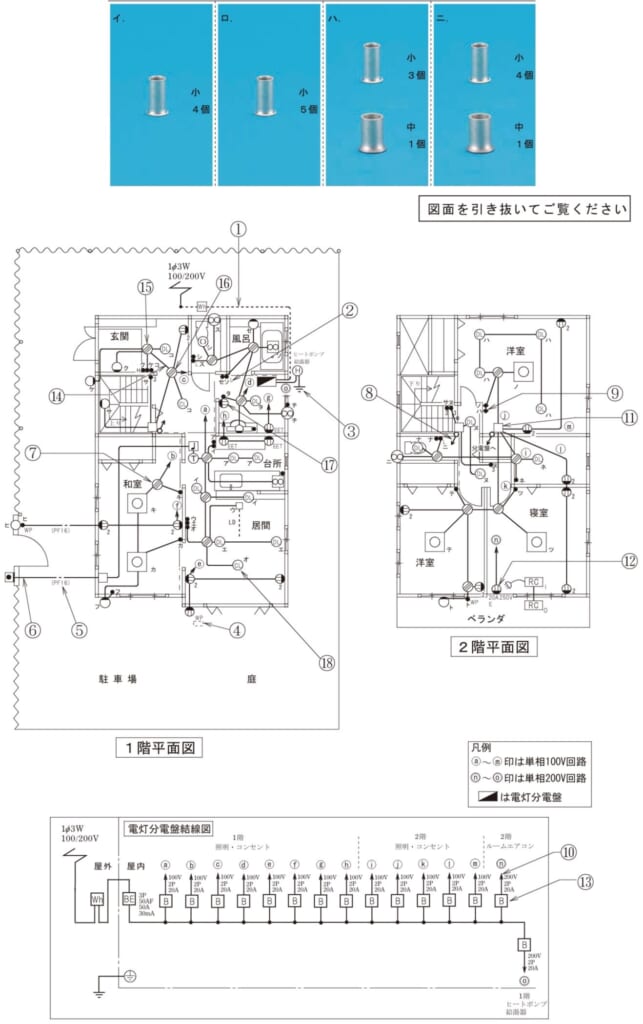

【考え方】1.6 mmの電線をリングスリーブでつなぐとき，2〜4本は「小」，5〜6本は「中」です。 ■1 ⑮につながるもの ⑭（電源），照明コ（玄関），照明ク，外の照明ケ，スイッチ「ク」「ケ」「コ」です。 ■2 線の色ごとに数える 白（接地側）：電源・照明コ・照明ク・照明ケの4本 → 小1個 黒（非接地側）：電源とスイッチの2本 → 小1個 スイッチから照明クへの線：2本 → 小1個 スイッチから照明ケへの線：2本 → 小1個 スイッチから照明コへの線：スイッチ・玄関の照明コ・⑭（廊下の照明コへ）の3本 → 小1個 ■3 合計 小が　$1+1+1+1+1 = 5$ 個です。 答えは(ロ)ピヨ。
