第二種電気工事士 令和4年度(2022) 上期 午後 問48 過去問解説

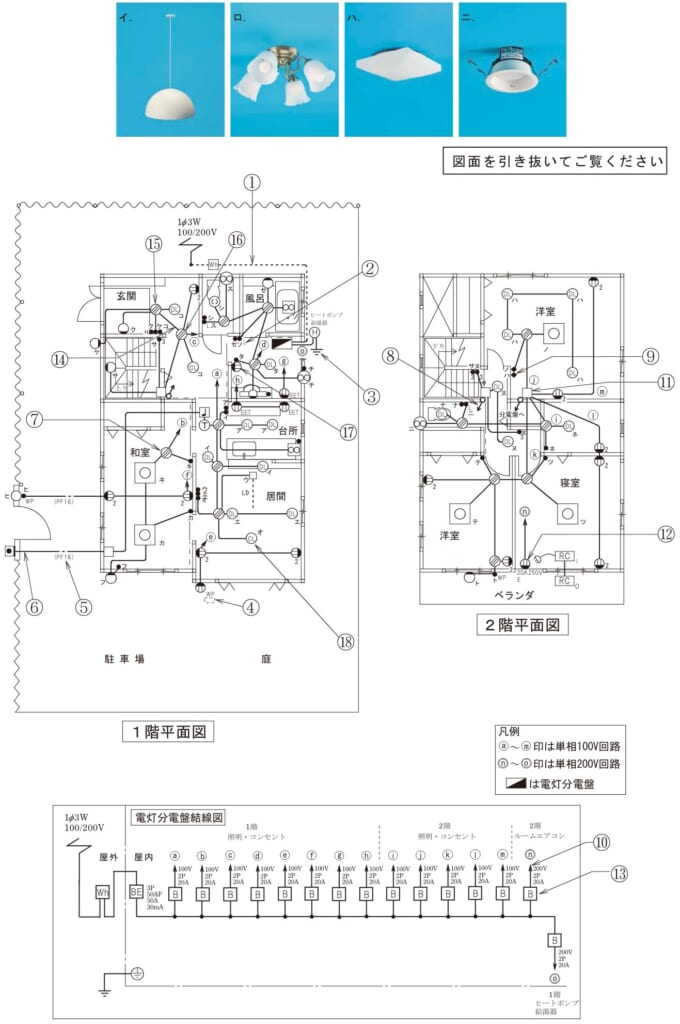

⑱で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】CL はシーリング（天井直付），CH はシャンデリヤ，DL はダウンライトです。コードでつり下げるのはペンダントです。
■1 ⑱の記号
居間の「CL」と書いた照明です。
天井に直接付ける，シーリングライトです。写真ハがこれです。
■2 ほかの写真
イ ペンダントです。
ロ シャンデリヤです。
ニ ダウンライト（天井にうめこむ照明）です。
答えは(ハ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午後】 問48
