第二種電気工事士 令和4年度(2022) 上期 午後 問50 過去問解説

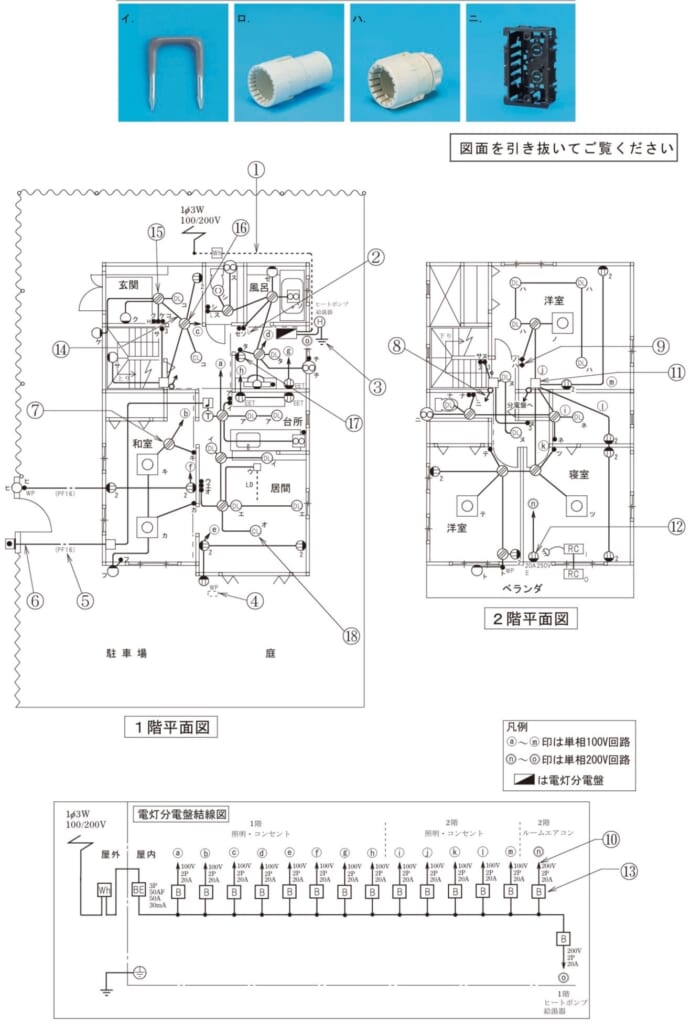

この配線図の施工で，一般的に使用されることのないものは。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】PF管用ボックスコネクタはPF管をボックスにつなぐ部品，PF管用カップリングはPF管どうしをつなぐ部品です。
■1 選択肢を1つずつ確かめる
イ ステープル：VVFケーブルを柱などに留めます。使います。
ロ PF管用カップリング：この配線図のPF管（PF16）には，途中でつなぐ所がないので使いません。→ 答え
ハ PF管用ボックスコネクタ：PF管をボックスにつなぎます。使います。
ニ 埋込スイッチボックス：スイッチを付けます。使います。
答えは(ロ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午後】 問50
