第二種電気工事士 令和4年度(2022) 下期 午前 問10 過去問解説
低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，不適切なものは。
ただし，分岐点から配線用遮断器までは3 m，配線用遮断器からコンセントまでは8 mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。

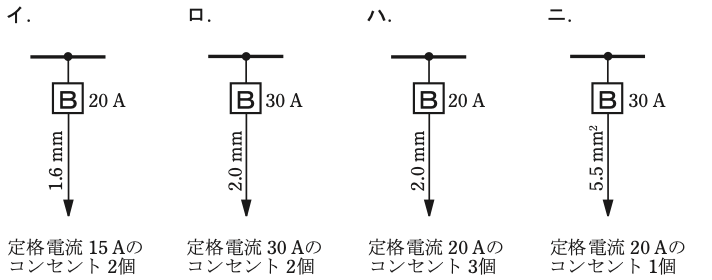

また，コンセントは兼用コンセントではないものとする。（選択肢イ〜ニは図にあります。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】20 Aの遮断器なら電線1.6 mm以上・コンセント20 A以下，30 Aの遮断器なら電線2.6 mm（5.5 mm²）以上・コンセント20 A以上30 A以下です。
■1 選択肢を1つずつ確かめる
イ 20 Aの遮断器：1.6 mm以上の電線と20 A以下のコンセントなので適切です。
ロ 30 Aの遮断器に2.0 mmの電線：2.6 mmより細いので不適切です。→ 答え
ハ 20 Aの遮断器：1.6 mm以上の電線と20 A以下のコンセントなので適切です。
ニ 30 Aの遮断器に5.5 mm²の電線と20 Aのコンセント：決まりどおりで適切です。
答えは(ロ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午前】 問10
