第二種電気工事士 令和4年度(2022) 下期 午前 問34 過去問解説

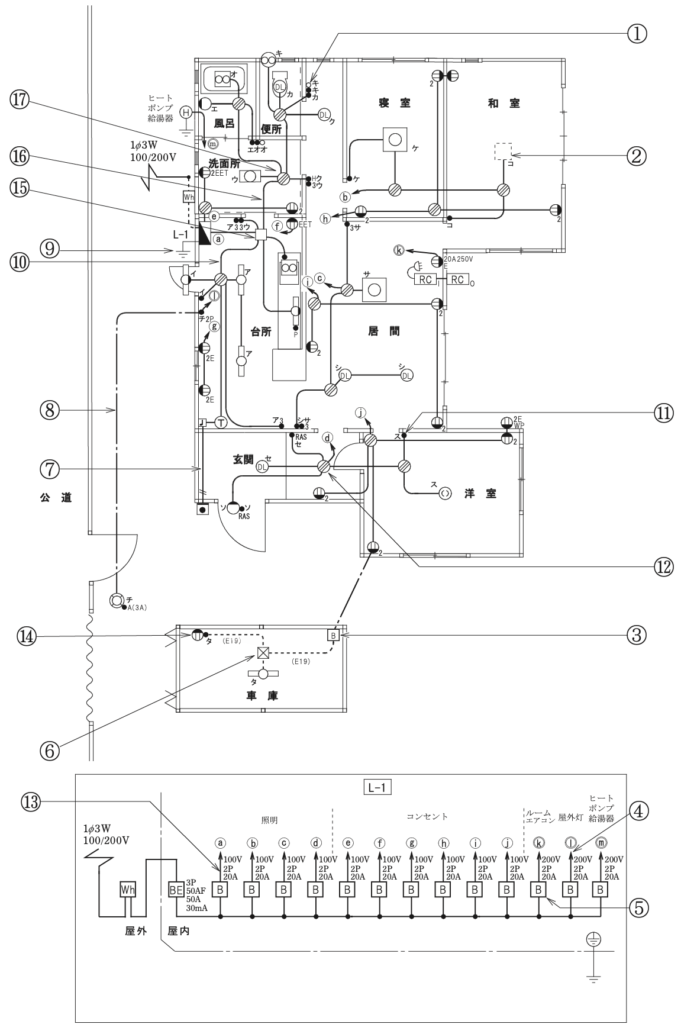

④で示す部分の電路と大地間の絶縁抵抗として，許容される最小値［MΩ］は。（問31〜50は，共通の配線図を使う問題です。図は，木造1階建住宅の配線図です。注意事項は問31を見てください。）
- イ 0.1
- ロ 0.2
- ハ 0.3
- ニ 0.4
答えと解説を見る
正解はイ
解説
【考え方】絶縁抵抗は，対地電圧（大地との間の電圧）150 V以下なら0.1 MΩ以上，300 V以下でそれ以外なら0.2 MΩ以上です。
■1 ④の部分
分電盤の回路ⓛ（屋外灯，200 V）です。
■2 対地電圧を考える
単相3線式の200 Vは，どちらの線も大地との電圧が100 Vです。
100 Vは150 V以下です。
■3 最小値
なので，絶縁抵抗は0.1 MΩ以上あればよいです。→ 0.1
答えは(イ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午前】 問34
