第二種電気工事士 令和4年度(2022) 下期 午前 問41 過去問解説

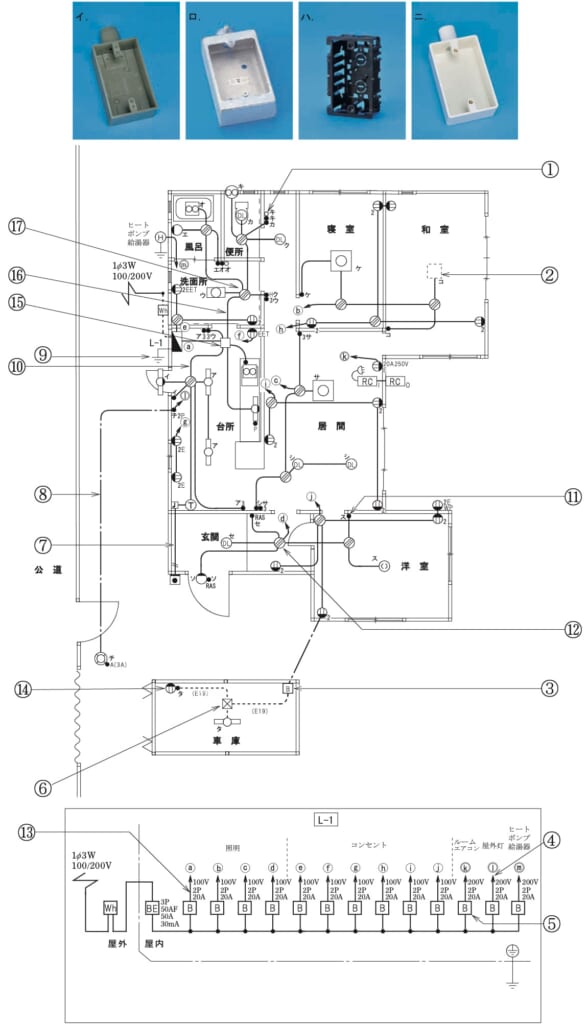

⑪で示す点滅器の取付け工事に使用するものは。（問31〜50は，共通の配線図を使う問題です。図は，木造1階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】VVFを壁の中に通して埋込スイッチを付けるときは，合成樹脂製の埋込用スイッチボックスを使います。
■1 ⑪の部分
洋室の入口のスイッチ「ス」です。
注意1のとおり，VVFケーブルの工事です。
■2 写真を確かめる
ハ 壁の中に埋めこむ，合成樹脂製の埋込スイッチボックスです。→ 使う
イ・ロ・ニ 管をつなぐ口が付いた，壁の表面に付ける露出形のボックスです。
答えは(ハ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午前】 問41
