第二種電気工事士 令和4年度(2022) 下期 午前 問43 過去問解説

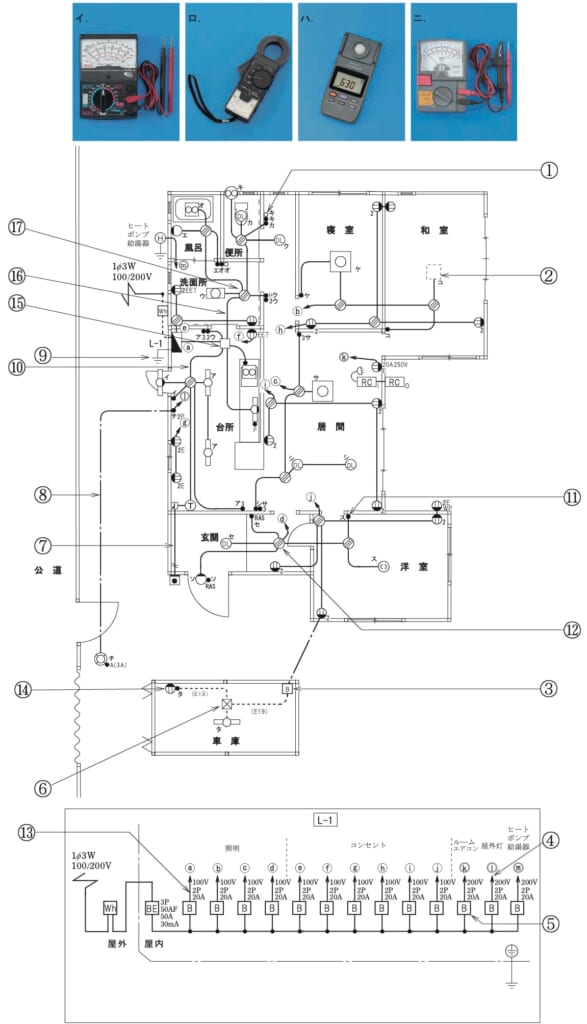

⑬で示す回路の負荷電流を測定するものは。（問31〜50は，共通の配線図を使う問題です。図は，木造1階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】クランプ形電流計は，電線をはさむだけで電流がはかれます。
■1 ⑬の部分
分電盤の回路ⓐです。
回路を切らずに負荷電流をはかるには，電線をはさむクランプ形電流計（ロ）を使います。
■2 ほかの写真
イ 回路計（テスタ）です。
ハ 照度計（明るさをはかる）です。
ニ 絶縁抵抗計です。
答えは(ロ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午前】 問43
