第二種電気工事士 令和4年度(2022) 下期 午前 問44 過去問解説

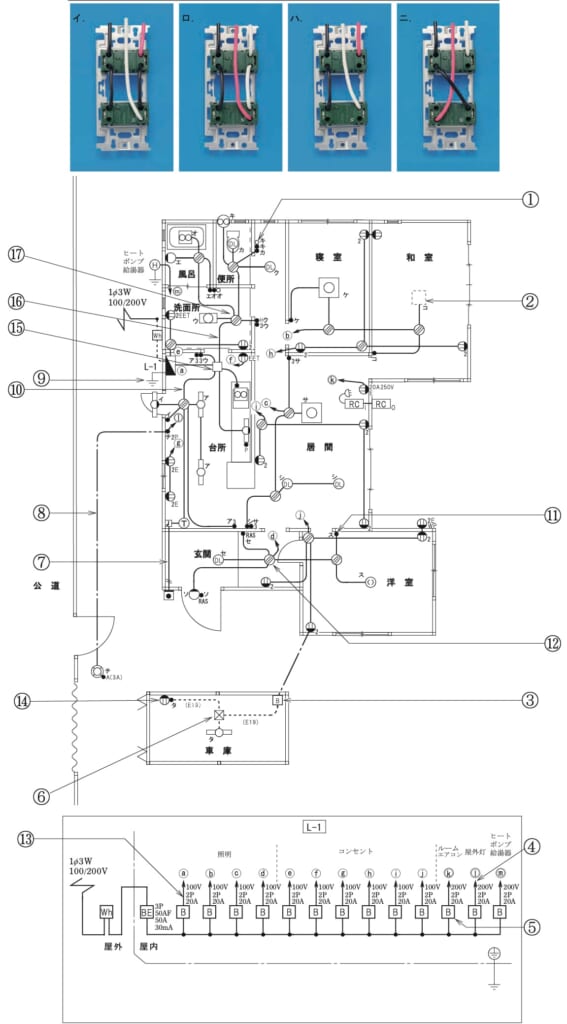

⑭で示す部分の配線を器具の裏面から見たものである。正しいものは。
ただし，電線の色別は，白色は電源からの接地側電線，黒色は電源からの非接地側電線，赤色は負荷に結線する電線とする。（問31〜50は，共通の配線図を使う問題です。図は，木造1階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】スイッチは黒（非接地側）と赤（照明へ）をつなぎます。コンセントは黒と白をつなぎ，白は「W」の印がある側です。
■1 ⑭の部分
車庫のスイッチ「タ」とコンセントを1か所に付けた部分です。上がスイッチ，下がコンセントです。
■2 つなぎ方
黒：スイッチにつなぎ，そこから渡り線（となりの器具へ渡す短い線）でコンセントにもつなぎます。
白：コンセントの W の側だけにつなぎます。スイッチにはつなぎません。
赤：スイッチから照明タへ行きます。
この形になっているのはハです。
答えは(ハ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午前】 問44
