第二種電気工事士 令和4年度(2022) 下期 午前 問45 過去問解説

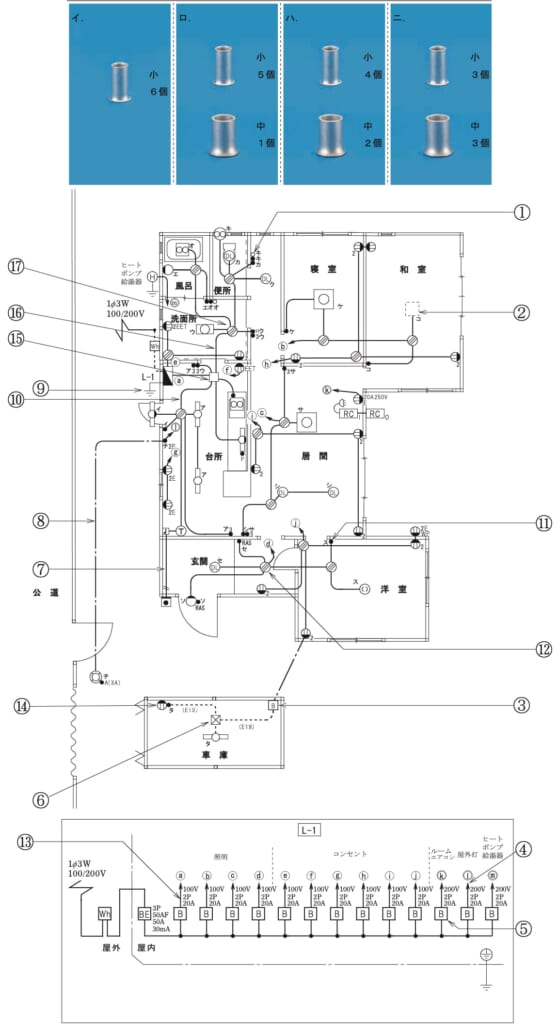

⑮で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。（問31〜50は，共通の配線図を使う問題です。図は，木造1階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】1.6 mmの電線をリングスリーブでつなぐとき，2〜4本は「小」，5〜6本は「中」です。
■1 ⑮につながるもの
電源（回路ⓐ），3路スイッチ「ア3」「3ウ」，⑩（台所の入口へ），⑯（洗面所へ），台所の換気扇，台所の照明です。
2つの3路スイッチの0は，スイッチの所で渡り線をするので，黒は1本だけ持っていきます。
■2 線の色ごとに数える
黒：電源・スイッチ・⑩・⑯・換気扇・照明の6本 → 中1個
白：電源・⑩・⑯・換気扇・照明の5本 → 中1個
3路スイッチの1と3の線：照明ア用（⑩へ）が2組，照明ウ用（⑯へ）が2組 → 小4個
■3 合計
中2個，小4個です。
答えは(ハ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午前】 問45
