第二種電気工事士 令和4年度(2022) 下期 午前 問46 過去問解説

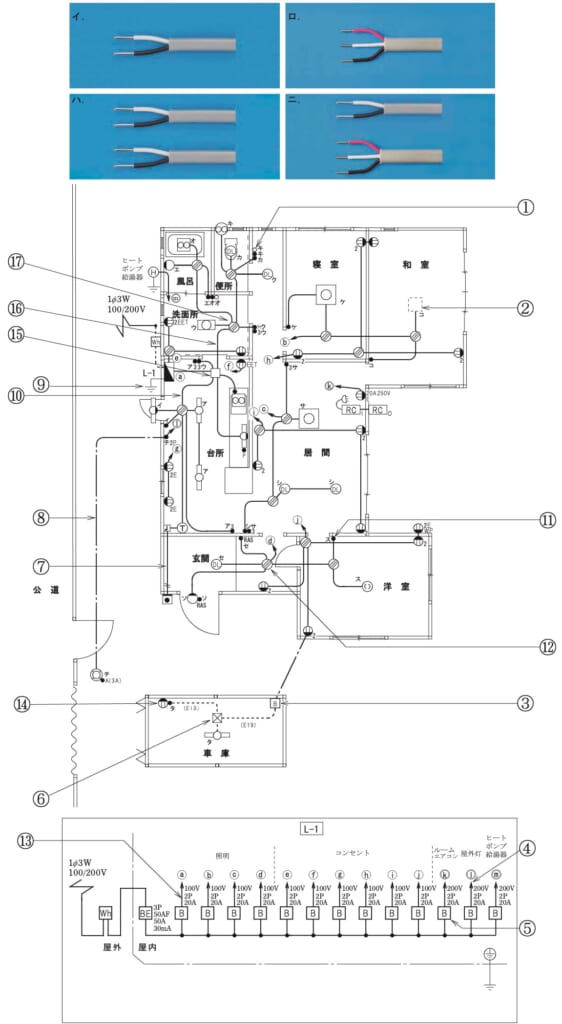

【考え方】3路スイッチどうしの間は「1」と「3」の2本，電源は黒と白の2本です。 ■1 ⑯の部分 台所のジョイントボックス（⑮）から，洗面所のボックスへ行く配線です。 ■2 本数を数える 洗面所から先へ電気を送る黒と白：2本 照明ウの3路スイッチ（⑮の近くの「3ウ」と洗面所の「3ウ」）をつなぐ1・3：2本 合わせて4本です。 ■3 ケーブル 選択肢には4心のケーブルがありません。 イは2心1本（2本）、ロは3心1本（3本）で足りません。 ニは2心と3心（5本）で、最少ではありません。 2心のケーブル2本（4本）のハにします。 答えは(ハ)ピヨ。
