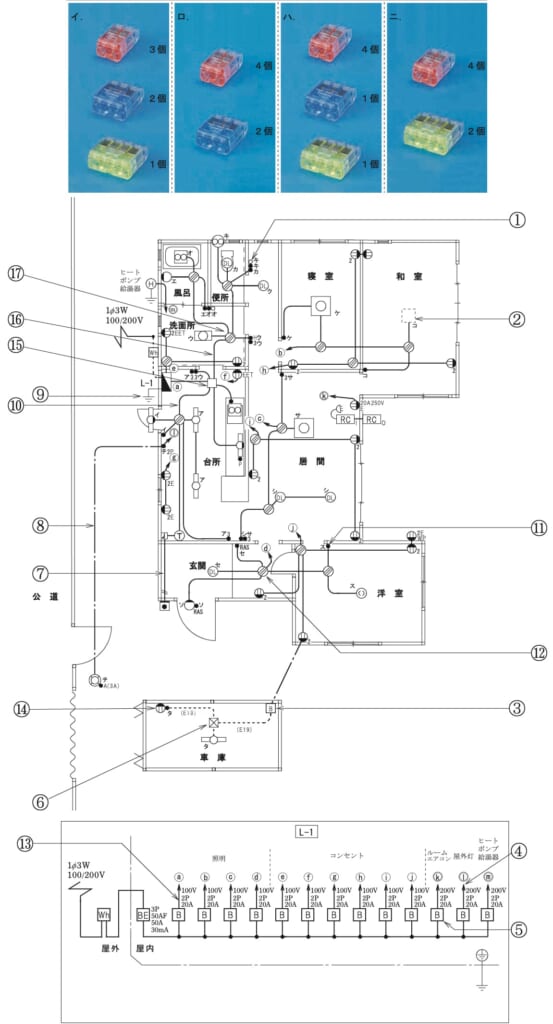

第二種電気工事士 令和4年度(2022) 下期 午前 問47 過去問解説

【考え方】差込形コネクタは，つなぐ電線の本数に合わせて選びます（2本用・3本用・4本用）。 ■1 ⑰につながるもの ⑯（台所のボックスから），照明ウ，スイッチ「Hク」と「3ウ」，風呂のボックス，便所のボックスです。 ■2 線の色ごとに数える 黒：⑯・スイッチ・風呂・便所の4本 → 4本用1個 白：⑯・照明ウ・風呂・便所の4本 → 4本用1個 3路スイッチの1と3：2本ずつ → 2本用2個 3ウから照明ウへ：2本 → 2本用1個 Hクから便所の照明クへ：2本 → 2本用1個 ■3 合計 4本用2個，2本用4個です。 答えは(ニ)ピヨ。
