第二種電気工事士 令和4年度(2022) 下期 午前 問49 過去問解説

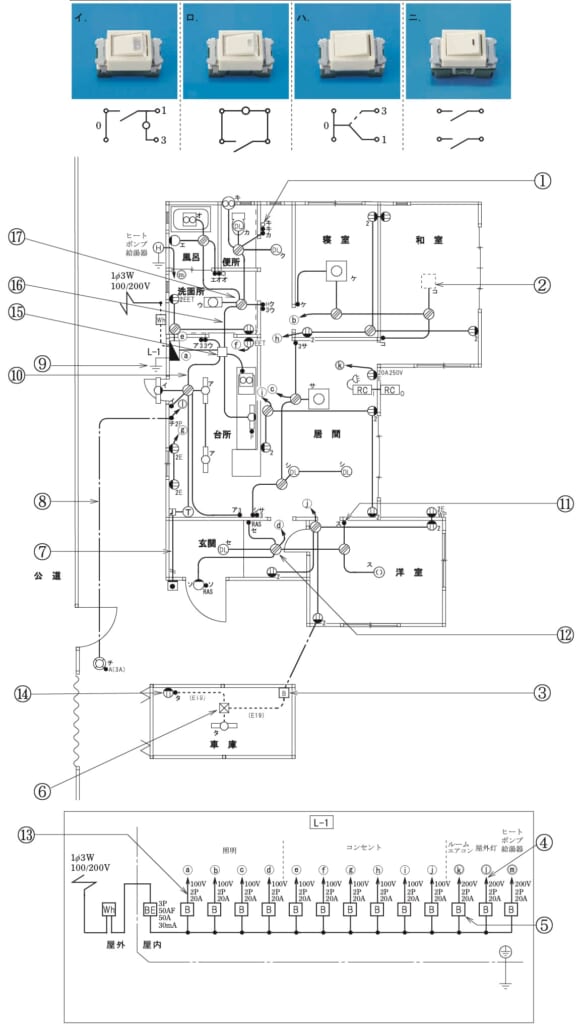

この配線図で，使用されていないスイッチは。
ただし，写真下の図は，接点の構成を示す。（問31〜50は，共通の配線図を使う問題です。図は，木造1階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】スイッチの横の文字は，3＝3路スイッチ，H＝位置表示灯内蔵，2P＝2極スイッチです。
■1 イの写真
ランプの入った3路スイッチ（位置表示灯内蔵の3路スイッチ）です。
図の3路スイッチには H の印がないので，使われていません。
■2 ほかの写真
ロ 位置表示灯内蔵スイッチ：洗面所の「Hク」で使われています。
ハ 3路スイッチ：「ア3」などで使われています。
ニ 2極スイッチ：台所の「チ2P」で使われています。
答えは(イ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午前】 問49
