第二種電気工事士 令和4年度(2022) 下期 午前 問5 過去問解説

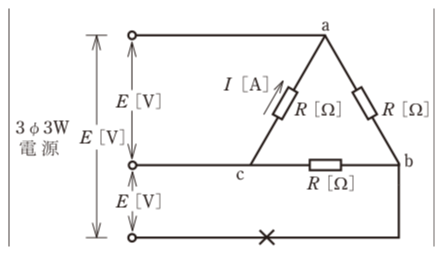

図のような電源電圧 $E$［V］の三相3線式回路で，図中の×印点で断線した場合，断線後のa−c間の抵抗 $R$［Ω］に流れる電流 $I$［A］を示す式は。
- イ $\dfrac{E}{2R}$
- ロ $\dfrac{E}{\sqrt{3}R}$
- ハ $\dfrac{E}{R}$
- ニ $\dfrac{3E}{2R}$
答えと解説を見る
正解はハ
使う公式
オームの法則 $I = \dfrac{V}{R}$（I：電流[A]、V：抵抗にかかる電圧[V]、R：抵抗[Ω]）
解説
【考え方】×印で断線すると、b につながる電源の線が切れます。残る電源は、a と c の間の E だけです。
■1 a−c 間の抵抗にかかる電圧
a−c 間の R は、電源の a と c に直接つながっているので、E がそのままかかります。
a → b → c を回る道（R 2個）にも電流は流れますが、a−c 間の R の電流は変わりません。
$I = \dfrac{E}{R}$
答えは(ハ)ピヨ。
a−c 間の R は、電源の a と c に直接つながっているので、E がそのままかかります。
a → b → c を回る道（R 2個）にも電流は流れますが、a−c 間の R の電流は変わりません。
$I = \dfrac{E}{R}$
答えは(ハ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午前】 問5
