第二種電気工事士 令和4年度(2022) 下期 午後 問21 過去問解説

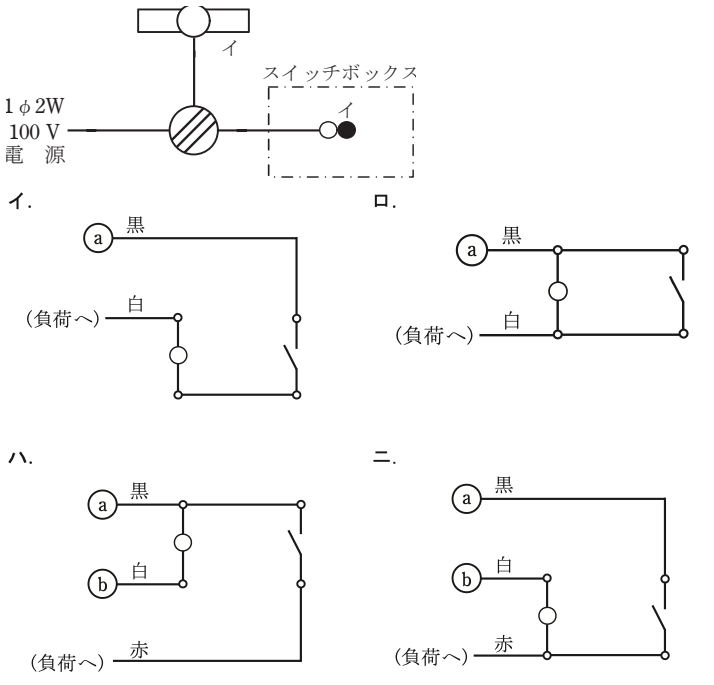

図に示す一般的な低圧屋内配線の工事で，スイッチボックス部分におけるパイロットランプの異時点滅（負荷が点灯していないときパイロットランプが点灯）回路は。
ただし，ⓐは電源からの非接地側電線（黒色），ⓑは電源からの接地側電線（白色）を示し，負荷には電源からの接地側電線が直接に結線されているものとする。
なお，パイロットランプは100 V用を使用する。（図と選択肢イ〜ニは図にあります。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】異時点滅（照明が消えているときだけランプが点く方法）は，パイロットランプをスイッチと並列につなぎます。
■1 つなぎ方
パイロットランプを，スイッチの両はしの間（並列）につなぎます。
■2 動き方
スイッチが切れているとき：電気はランプと照明を通るので，ランプが点きます。
スイッチを入れたとき：ランプの両はしが同じ電圧になるので，ランプは消えます。
■3 図
ロがこの形です。
答えは(ロ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午後】 問21
