第二種電気工事士 令和4年度(2022) 下期 午後 問25 過去問解説

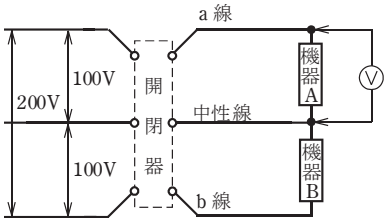

図のような単相3線式回路で，開閉器を閉じて機器Aの両端の電圧を測定したところ120 Vを示した。この原因として，考えられるものは。
- イ a線が断線している。
- ロ 中性線が断線している。
- ハ b線が断線している。
- ニ 機器Aの内部で断線している。
答えと解説を見る
正解はロ
解説
【考え方】中性線が切れると、機器Aと機器Bが直列になり、200 Vを抵抗の大きさで分け合います。
■1 ふつうのとき
単相3線式では、機器Aにも機器Bにも100 Vがかかります。
■2 中性線が切れたとき
AとBが直列につながり、外側の2本の間の200 Vがかかります。
抵抗の大きい方に大きな電圧がかかるので、Aが120 Vになることがあります。→ ロ
■3 ほかの選択肢
イ・ハ：a線やb線が切れると、Aの電圧は0 Vか100 Vで、120 Vにはなりません。
ニ：A の中が切れても、Aの両端は100 Vのままで、120 Vにはなりません。
答えは(ロ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午後】 問25
