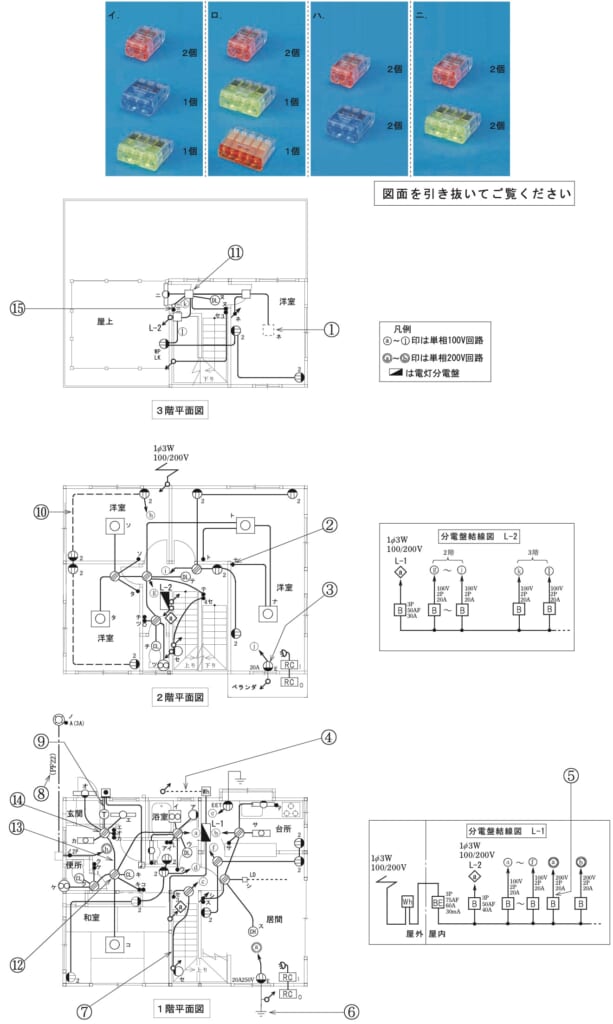

第二種電気工事士 令和4年度(2022) 下期 午後 問41 過去問解説

【考え方】差込形コネクタは、つなぐ電線の本数に合わせて選びます（2本用・3本用・4本用・5本用）。 ■1 ⑪につながる物 ⑪は3階のジョイントボックスです。電源（回路ⓚ）、屋上の照明ニ、スイッチ「ニ」と確認表示灯（⑮）、照明ヌ、スイッチ「ヌ」、洋室のボックスがつながります。 ■2 白（接地側） 電源・照明ニ・確認表示灯・照明ヌ・洋室の5本で、5本用1個です。 ■3 黒（非接地側）とスイッチからの線 黒は、電源・スイッチ「ニ」・スイッチ「ヌ」・洋室の4本で、4本用1個です。 スイッチから照明ニへ、スイッチから照明ヌへの線は2本ずつで、2本用2個です。 5本用1個・4本用1個・2本用2個です。→ ロ 答えは(ロ)ピヨ。
