第二種電気工事士 令和4年度(2022) 下期 午後 問42 過去問解説

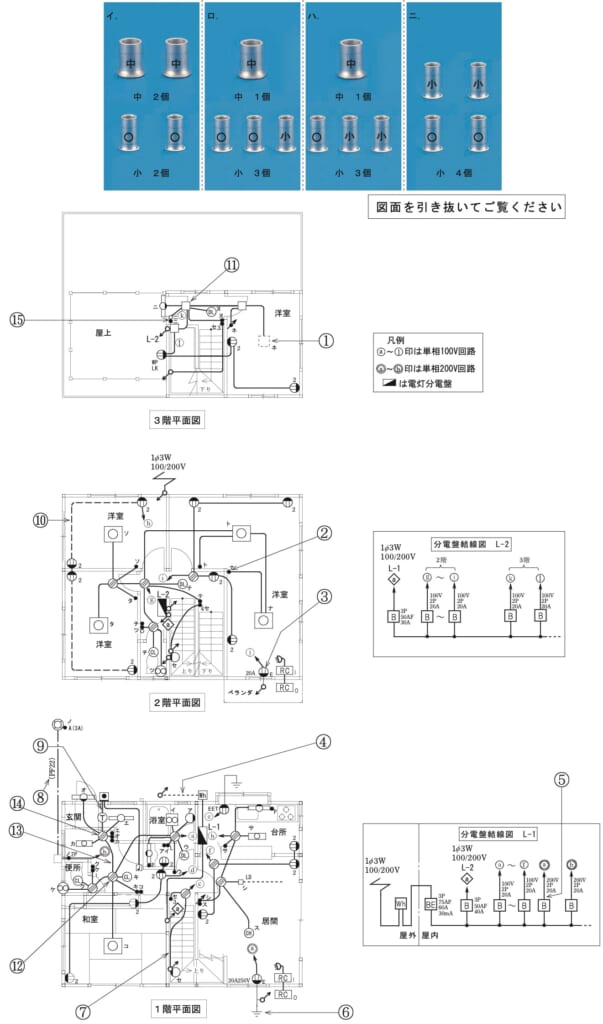

⑫で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】1.6 mmのリングスリーブは、2本は小（刻印○）、3〜4本は小（刻印小）、5〜6本は中（刻印中）です。
■1 ⑫につながる物
⑫は1階の便所の前のボックスです。浴室の前のボックス（電源）、⑬（玄関へ）、照明キ、照明コ、スイッチ「キ」「コ」、便所のボックスがつながります。
■2 白と黒
白（接地側）：電源・⑬・照明キ・照明コ・便所の5本で、中（刻印中）1個です。
黒（非接地側）：電源・⑬・スイッチ・便所の4本で、小（刻印小）1個です。
■3 スイッチから照明への線
スイッチから照明キへ、照明コへの線は2本ずつで、小（刻印○）2個です。
中1個、小3個（刻印は○2個・小1個）です。→ ロ
答えは(ロ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午後】 問42
