第二種電気工事士 令和4年度(2022) 下期 午後 問43 過去問解説

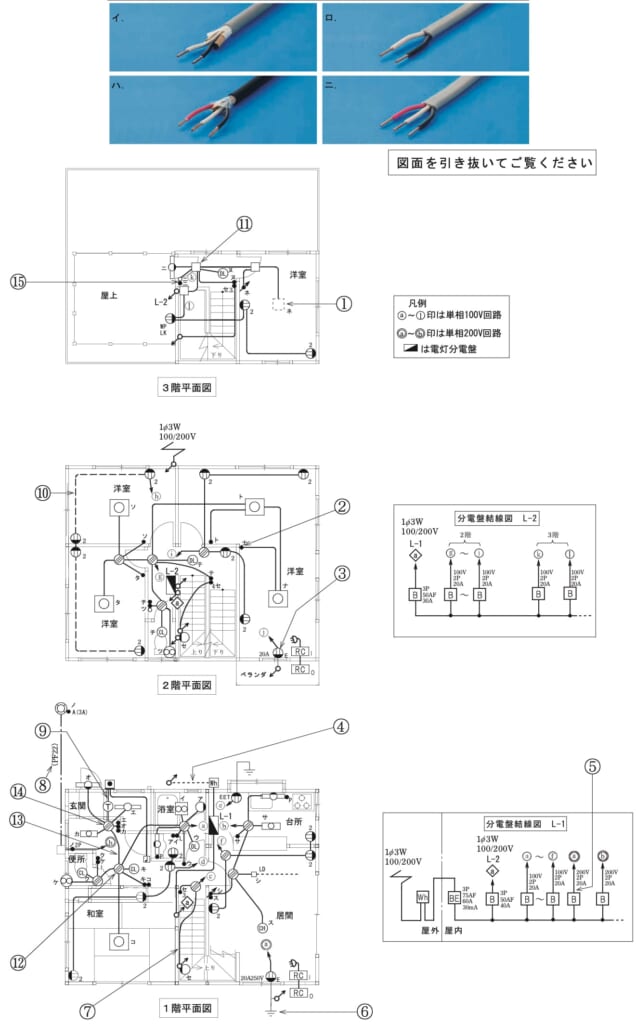

⑬で示す部分の配線工事に必要なケーブルは。
ただし，使用するケーブルの心線数は最少とする。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】電源だけを送る配線は、黒（非接地側）と白（接地側）の2本でよいです。
■1 ⑬の配線
⑬は、便所の前のボックス（⑫）から、玄関のボックス（⑭）へ行く配線です。
■2 本数を考える
玄関の照明やスイッチの線は、⑭の中で全部つなぎます。
なので、ここは電気を送る黒と白の2本だけでよいです。
2心のVVFケーブル（ロ）を使います。
答えは(ロ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午後】 問43
