第二種電気工事士 令和4年度(2022) 下期 午後 問44 過去問解説

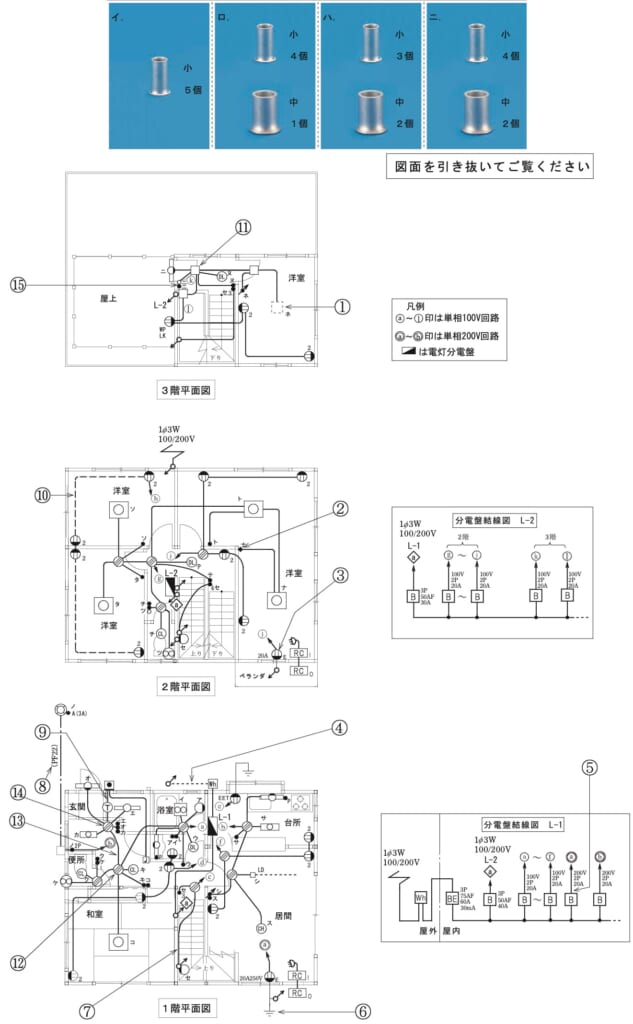

⑭で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】1.6 mmのリングスリーブは、2〜4本は小、5〜6本は中です。
■1 ⑭につながる物
⑭は玄関のボックスです。⑬（電源）、玄関の外の照明オ、照明エ、照明カ、スイッチ「エ」「オ」「カ」、チャイムの変圧器（T）がつながります。
■2 白と黒
白（接地側）：電源・照明オ・照明エ・照明カ・変圧器の5本で、中1個です。
黒（非接地側）：電源・スイッチ・変圧器の3本で、小1個です。
■3 スイッチから照明への線
スイッチから照明オ・エ・カへの線は2本ずつで、小3個です。
小4個・中1個です。→ ロ
答えは(ロ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午後】 問44
