第二種電気工事士 令和4年度(2022) 下期 午後 問45 過去問解説

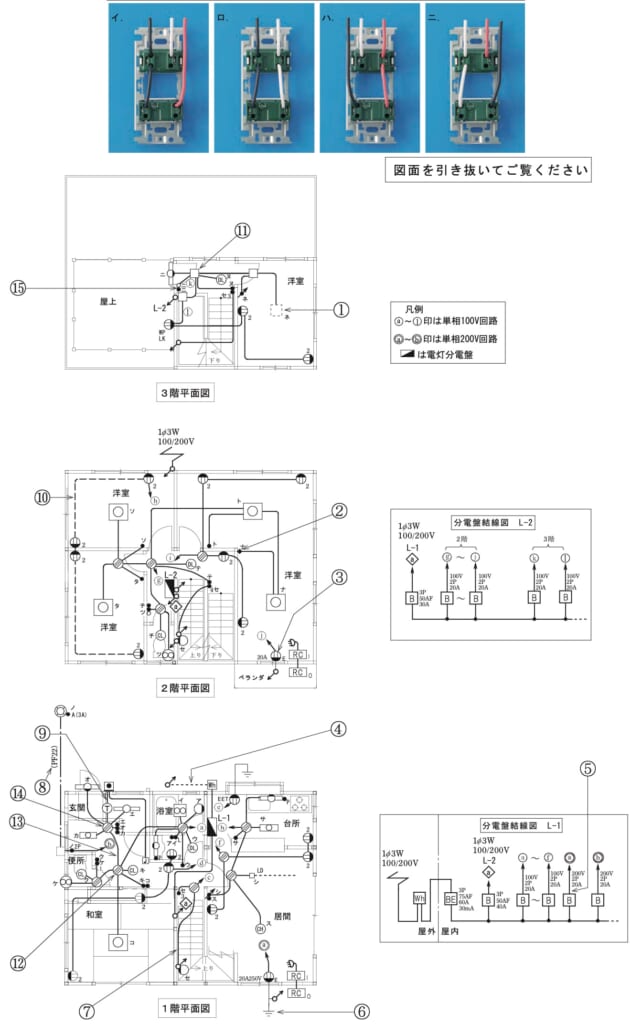

⑮で示す部分の配線を器具の裏面から見たものである。正しいものは。
ただし，電線の色別は，白色は電源からの接地側電線，黒色は電源からの非接地側電線とする。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】確認表示灯（照明がついている間だけ点くランプ）は、照明と並列に、スイッチから出た線と白の間につなぎます。
■1 ⑮の場所
⑮は、3階の屋上の照明ニのスイッチと、確認表示灯です。
■2 正しいつなぎ方
スイッチに黒（非接地側）をつなぎます。
スイッチから出た赤を照明へ送り、確認表示灯にもつなぎます。
確認表示灯のもう一方に白をつなぎます。
この形はハです。
答えは(ハ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午後】 問45
