第二種電気工事士 令和4年度(2022) 下期 午後 問47 過去問解説

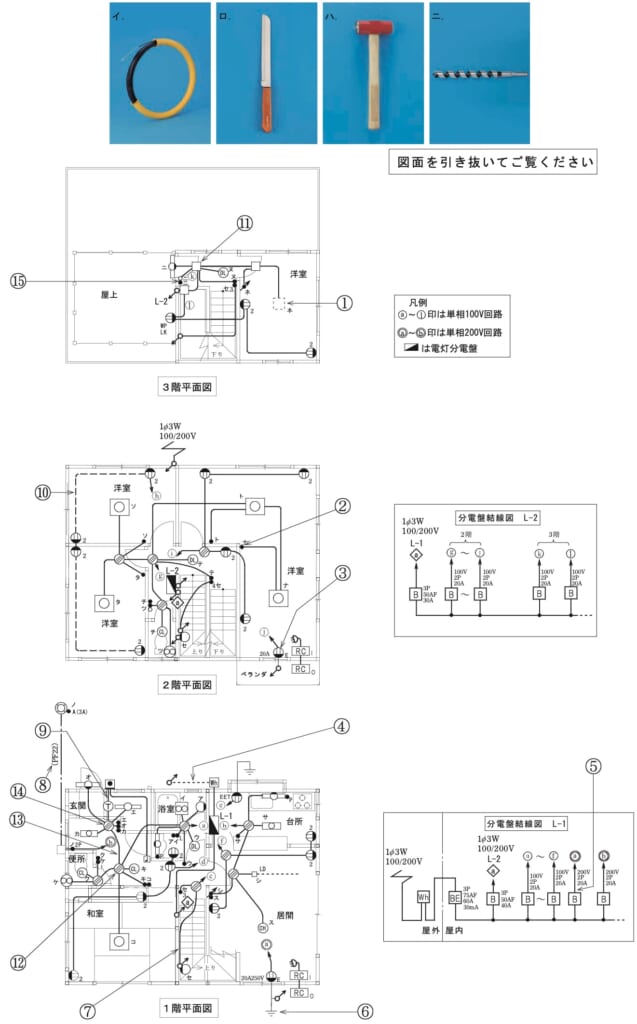

この配線図の施工で，一般的に使用されることのないものは。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】プリカナイフは、金属製可とう電線管（プリカチューブ）を切る道具です。
■1 1つずつ確かめる
イ：管に電線を通す呼び線挿入器です。PF管で使います。
ロ：プリカナイフです。この配線図には金属製可とう電線管の工事がないので、使いません。
ハ：ハンマです。使います。
ニ：木に穴をあける木工用ドリルビットです。使います。
答えは(ロ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午後】 問47
