第二種電気工事士 令和4年度(2022) 下期 午後 問50 過去問解説

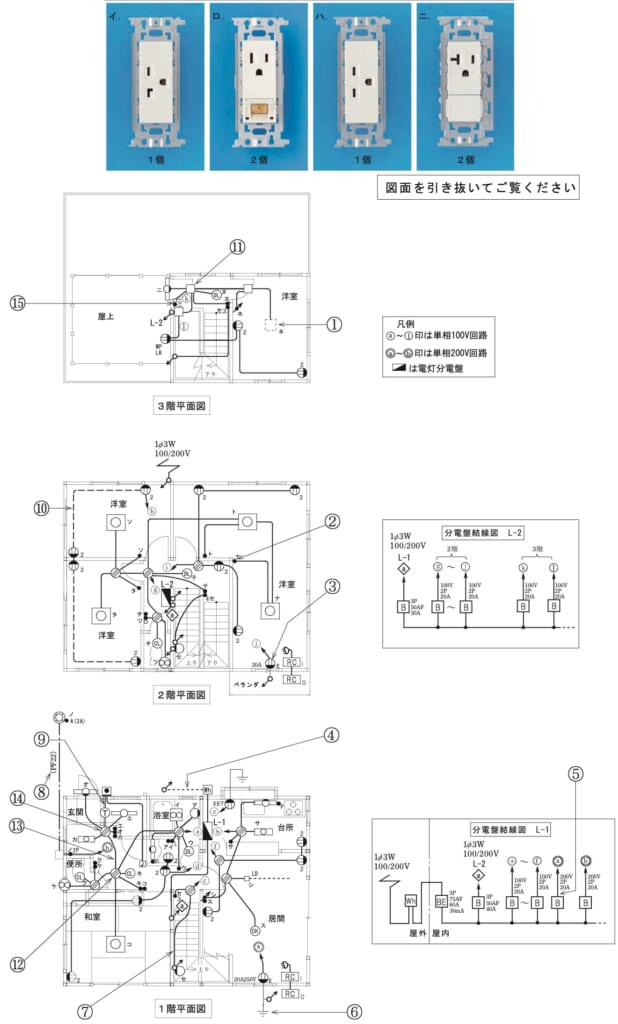

この配線図で，使用されているコンセントとその個数の組合せで，正しいものは。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】コンセントの傍記は、E＝接地極付、EET＝接地極付接地端子付、20A＝20 A用、250V＝200 V用です。
■1 1つずつ確かめる
イ：20 A 250 V用（200 V用）の接地極付です。1階の居間のルームエアコン用に「20A250V E」が1個あります。正しいです。
ロ：接地極付接地端子付（EET）は1階に1個だけなので、2個ではありません。
ハ：15 A 250 V用は、使われていません。
ニ：20 A 125 V用の接地極付は、2階のベランダ側の「20A E」の1個だけなので、2個ではありません。
答えは(イ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午後】 問50
