第二種電気工事士 令和4年度(2022) 下期 午後 問9 過去問解説

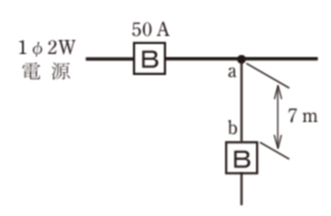

図のように定格電流50 Aの過電流遮断器で保護された低圧屋内幹線から分岐して，7 mの位置に過電流遮断器を施設するとき，a−b間の電線の許容電流の最小値［A］は。
- イ 12.5
- ロ 17.5
- ハ 22.5
- ニ 27.5
答えと解説を見る
正解はロ
使う公式
分岐回路の電線の許容電流（分岐点から遮断器までの長さ） 3 m 以下：制限なし 3 m をこえ 8 m 以下：35 % 以上 8 m をこえる：55 % 以上（％は、幹線を守る遮断器の定格電流に対する割合）
解説
【考え方】分岐点から遮断器（ブレーカ）までの電線は、遮断器に守られていません。この長さが長いほど、太い電線（大きい許容電流）が必要です。
■1 長さで割合を決めて計算する
7 m は「3 m をこえ 8 m 以下」なので、幹線の遮断器 50 A の 35 % 以上です。
$50 \times 0.35 = 17.5\,\mathrm{A}$
答えは(ロ)ピヨ。
7 m は「3 m をこえ 8 m 以下」なので、幹線の遮断器 50 A の 35 % 以上です。
$50 \times 0.35 = 17.5\,\mathrm{A}$
答えは(ロ)ピヨ。
出典：令和4年度（2022） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午後】 問9
