第二種電気工事士 令和5年度(2023) 上期 午前 問21 過去問解説

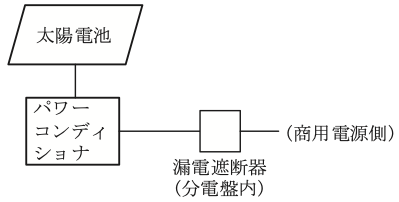

住宅（一般用電気工作物）に系統連系型の発電設備（出力5.5 kW）を，図のように，太陽電池，パワーコンディショナ，漏電遮断器（分電盤内），商用電源側の順に接続する場合，取り付ける漏電遮断器の種類として，最も適切なものは。
- イ 漏電遮断器（過負荷保護なし）
- ロ 漏電遮断器（過負荷保護付）
- ハ 漏電遮断器（過負荷保護付 高感度形）
- ニ 漏電遮断器（過負荷保護付 逆接続可能型）
答えと解説を見る
正解はニ
解説
【考え方】逆接続可能型は、電源側と負荷側を逆につないでも使える漏電遮断器です。
■1 太陽光発電の電気の流れ
太陽光発電では、パワーコンディショナ（太陽電池の電気を家で使える形に変える装置）の側からも電気が流れてきます。
■2 遮断器を選ぶ
ふつうの漏電遮断器は、電源をつなぐ側が決まっています。
両方向から電気が来ても使えるよう、逆接続可能型を使います。→ ニ
答えは(ニ)ピヨ。
出典：令和5年度（2023） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験【午前】 問21
