第二種電気工事士 令和5年度(2023) 上期 午前 問27 過去問解説

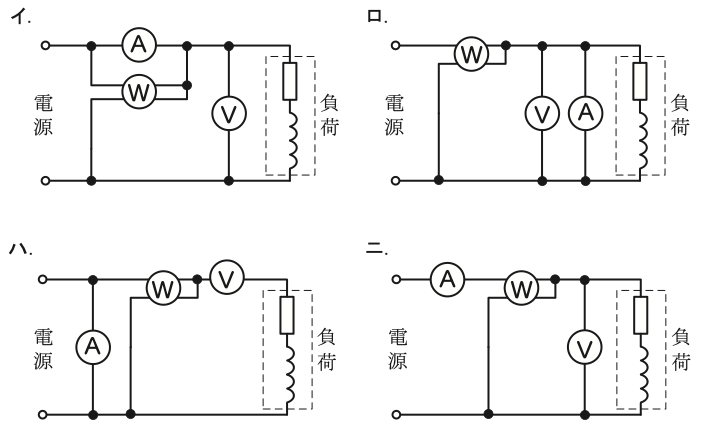

【考え方】電流計は負荷と直列、電圧計は負荷と並列につなぎます。電力計は、電流のコイルを直列、電圧のコイルを並列につなぎます。 ■1 つなぎ方の理由 電流計は、電流が通る道の途中に入れる（直列）ので、同じ電流が流れます。 電圧計は、負荷の両はしにつなぐ（並列）ので、同じ電圧がかかります。 ■2 1つずつ確かめる イ：電流計と電力計が並んで（並列に）入っていて、誤りです。 ロ：電流計が負荷と並列で、誤りです。 ハ：電流計が電源と並列、電圧計が直列で、誤りです。 ニ：電流計が直列、電圧計が負荷と並列、電力計も正しくつながっています。正しいです。 答えは(ニ)ピヨ。
