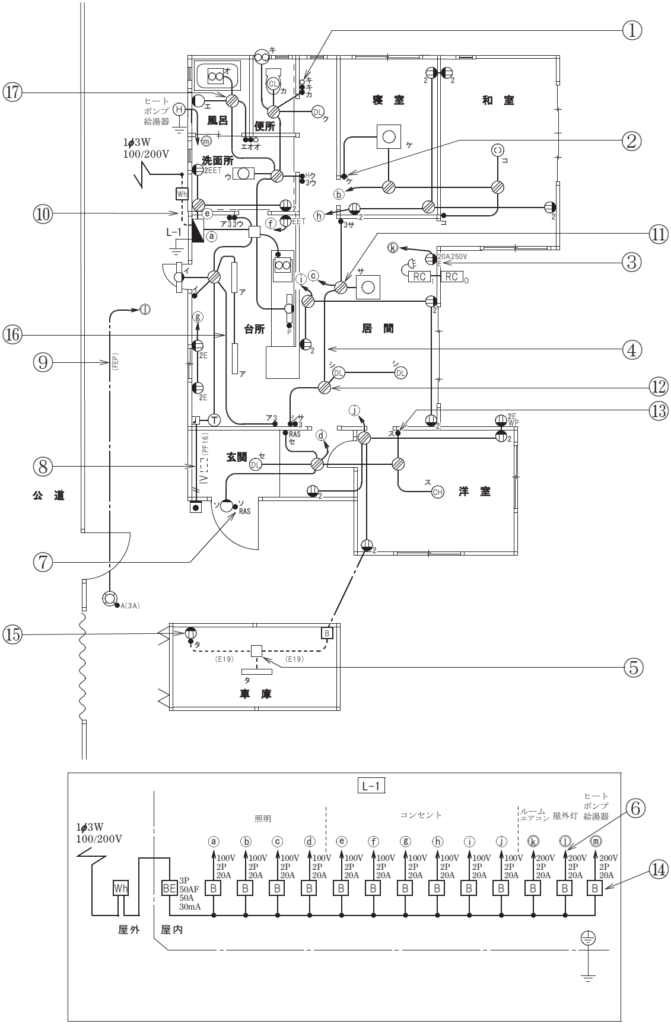

第二種電気工事士 令和5年度(2023) 上期 午前 問34 過去問解説

【考え方】3路スイッチ2個で1つの照明を入り切りするときは、スイッチどうしの間に2本（端子1どうし・端子3どうしを結ぶ線）がいります。 ■1 ④の両側 上のボックス：照明サ、3路スイッチ3サ、電源ⓒがつながります。 下のボックス：照明シ、スイッチシ、3路スイッチサ3がつながります。 ■2 本数を数える 3路スイッチどうしをつなぐ1と3の線で、2本です。 照明シとスイッチシのための電源で、非接地側1本・接地側1本の2本です。 下のボックスでは、非接地側の線1本を、スイッチシとサ3の「0」の両方につなぎます。 サの照明につなぐ線は、上のボックスで3サの「0」から出るので、④を通りません。 合わせて4本です。→ ハ 答えは(ハ)ピヨ。
