第二種電気工事士 令和5年度(2023) 上期 午前 問4 過去問解説

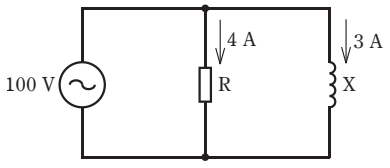

図のような回路で，抵抗Rに流れる電流が4 A，リアクタンスXに流れる電流が3 Aであるとき，この回路の消費電力［W］は。
- イ 300
- ロ 400
- ハ 500
- ニ 700
答えと解説を見る
正解はロ
使う公式
消費電力 $P = V I_R$（P：電力[W]、V：抵抗にかかる電圧[V]、$I_R$：抵抗に流れる電流[A]）
解説
【考え方】電力を使うのは抵抗だけです。リアクタンス（コイル）は電気をためて返すだけなので，電力は使いません。
■1 抵抗の電力だけを計算する
抵抗とコイルは並列なので，図の電源は100 Vです。
並列なので、抵抗にもコイルにも同じ100 Vがかかります。
抵抗に流れる4 Aだけを使います。
$P = 100 \times 4 = 400\,\mathrm{W}$
答えは(ロ)ピヨ。
抵抗とコイルは並列なので，図の電源は100 Vです。
並列なので、抵抗にもコイルにも同じ100 Vがかかります。
抵抗に流れる4 Aだけを使います。
$P = 100 \times 4 = 400\,\mathrm{W}$
答えは(ロ)ピヨ。
出典：令和5年度（2023） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験【午前】 問4
